Канализация в частном доме своими руками
Как сделать канализацию в частном доме своими руками: выбор схемы, устройство канализационного колодца, правильный уклон труб и советы по монтажу.
Канализацию в частном доме почти всегда делают своими руками хотя бы частично: внутреннюю разводку осилит человек без сантехнического образования, если понимает логику системы и не торопится. Сложнее с наружной частью и подключением к сетям, там уже есть нормативы, согласования и грунт, который не прощает ошибок. Разберем всю цепочку от идеи до готовой системы.
Коротко о главном
- Централизованная канализация проще в эксплуатации, но требует технических условий Водоканала; автономная (септик или накопитель) обходится без подключения к сетям, но нуждается в своем расчете объема и месте под фильтрацию.
- Схему разводки рисуют до покупки труб, размещая все приборы, стояк и направление уклона на одном листе.
- Для холодных стоков хватает ПВХ, для стояка и горячих стоков лучше подходит полипропилен, чугун сейчас применяют точечно.
- Уклон труб проверяют уровнем на каждом метре: и недостаточный, и избыточный уклон приводят к засорам.
- Глубину траншеи определяет промерзание грунта в регионе плюс запас, а не единая цифра "на глаз".
- Копка траншеи рядом с газопроводом или другими коммуникациями и подключение к центральной сети - зона, где решает не желание сэкономить, а действующие охранные зоны и технические условия; здесь нужно согласование или вызов эксплуатирующей организации, а не самостоятельная догадка.
- Смотровые, поворотные и перепадные колодцы экономят время на будущем обслуживании системы и стоят дешевле, чем вскрытие траншеи при засоре.
Виды канализации: централизованная и автономная
Если рядом с участком проходит центральный коллектор, самый простой путь - подключиться к нему. Дом просто отводит стоки в общую сеть, а дальше это забота коммунальных служб. Из минусов: нужны технические условия, оплата подключения и иногда долгое ожидание бумаг.
Там, где центральной сети нет (а это большинство поселков и деревень), ставят автономную систему. Вариантов три: выгребная яма старого образца, накопительная герметичная емкость с вывозом ассенизатором или септик с биологической очисткой и последующей фильтрацией стоков в грунт. Яма сейчас скорее анахронизм, она загрязняет почву и грунтовые воды. Накопитель хорош для дачи с редким проживанием, где важна цена, а не удобство: емкость нужно регулярно откачивать. Септик с полями фильтрации или фильтрующим колодцем удобнее для постоянного жилья, хотя дороже на старте. Мы подробно разбирали устройство такой системы в статье про септик для дачи, там же есть расчет объема по числу жильцов.
Проектирование и схема разводки труб
Перед покупкой первой трубы стоит нарисовать схему, даже от руки на листе А4. На ней отмечают: расположение всех сантехприборов (унитаз, раковины, душ или ванна, стиральная и посудомоечная машина), точку стояка, направление уклона к выгребу и место выхода трубы из дома. Схему удобно рисовать вместе со схемой подачи воды: часто одна и та же стена служит и для водопровода, и для канализации, и логично спланировать оба контура сразу. Как устроена подающая сеть, мы описали в материале про водоснабжение частного дома.
На этом же этапе считают, сколько сантехприборов будет подключено единовременно и не превысит ли суммарный сброс пропускную способность стояка. Для обычного дома на одну-две семьи стандартного диаметра 110 мм хватает почти всегда, вопрос возникает только в домах с несколькими ванными на разных этажах.
Материалы труб: ПВХ, полипропилен, чугун
Для внутренней канализации сегодня используют серые трубы ПВХ и оранжевые полипропиленовые.
| Материал | Свойства | Где применяют |
|---|---|---|
| ПВХ (серый) | Дешевле, легче режется | Холодные стоки: унитаз, умывальники, ванна |
| Полипропилен (оранжевый) | Держит температуру стоков до 90-95 градусов кратковременно | Кухня, стиральная и посудомоечная машина, стояк |
| Чугун | Тяжелее и дороже, стыковка требует особых навыков | Ввод трубы в грунт под фундаментом (сейчас редко) |
Разница в цене между ПВХ и полипропиленом небольшая, поэтому многие сразу монтируют весь дом полипропиленом, чтобы не путаться с двумя видами фитингов.
Чугун почти ушел из обихода. Его иногда еще применяют на вводе трубы в грунт под фундаментом, где важна механическая прочность и защита от давления грунта, но и там сейчас чаще ставят полипропилен с двойной стенкой (гофрированный снаружи, гладкий внутри), он дешевле и не боится коррозии.
Внутренняя канализация: стояк, разводка, фановая труба
Стояк - это вертикальная труба, к которой подключаются все приборы одного санузла или нескольких этажей. Диаметр стояка обычно 100-110 мм, отводы к унитазу тоже 110 мм, к раковинам и душу хватает 50 мм.
Сверху стояк обязательно выводят фановой трубой на крышу или, если это допускает проект, ставят вакуумный клапан внутри помещения. Фановая труба выравнивает давление в системе: без нее при спуске большого объема воды (например, из ванны) в других приборах может "хлопать" затвор гидрозатвора и в дом пойдет запах канализации. Пропускать этот узел не стоит даже в маленьком доме с одним санузлом, экономия здесь себя не оправдывает.
Разводку от приборов к стояку делают по возможности короче и без лишних поворотов: каждый угол это потенциальное место засора. Все детали монтажа непосредственно в ванной и туалете, включая расположение ревизий и подбор фитингов под конкретные приборы, разобраны в статье разводка труб в санузле.
Уклон канализационных труб: нормы для разных диаметров
Уклон - главная цифра, которую нельзя выбирать на глаз. По СП 30.13330 внутри дома трубу 50 мм кладут с уклоном около 3 см на метр длины, а трубу 110 мм - примерно 2 см на метр. Для наружных сетей действует СП 32.13330: там минимальный уклон труб 100-150 мм составляет около 0,8-1,2 см на метр.
Здравый смысл подсказывает: чем больше уклон, тем быстрее уйдет вода. Это ловушка. При избыточном уклоне жидкая часть стока убегает вперед быстрее твердых частиц, они оседают на стенках, и труба забивается даже при формально правильном направлении потока. Уклон проверяют строительным уровнем на каждом отрезке трубы, а не только в начале и в конце линии, потому что провисание трубы в середине пролета создает свой локальный "карман", где скапливается мусор.
Наружная канализация: траншея и глубина укладки
Глубину траншеи определяет глубина промерзания грунта в конкретном регионе плюс запас 20-30 см. В южных регионах с мягкими зимами трубу иногда кладут на 70-90 см с дополнительным утеплением (скорлупа из пенополистирола или засыпка керамзитом), в средней полосе и севернее глубина обычно доходит до 1,2-1,5 м и больше. Точную цифру берут из местных СНиП или уточняют у соседей, которые уже прокладывали трубы на этом же участке: грунт и глубина промерзания сильно зависят от местных условий, а не только от климатической зоны на карте.
Дно траншеи выравнивают и подсыпают песчаной подушкой 10-15 см, трубу засыпают тоже песком минимум на 20 см выше верха трубы, а дальше уже можно засыпать обычным грунтом. Прямая укладка трубы на камни или мерзлые комья земли - частая причина будущих протечек в стыках: точечная нагрузка со временем продавливает трубу или сдвигает соединение.

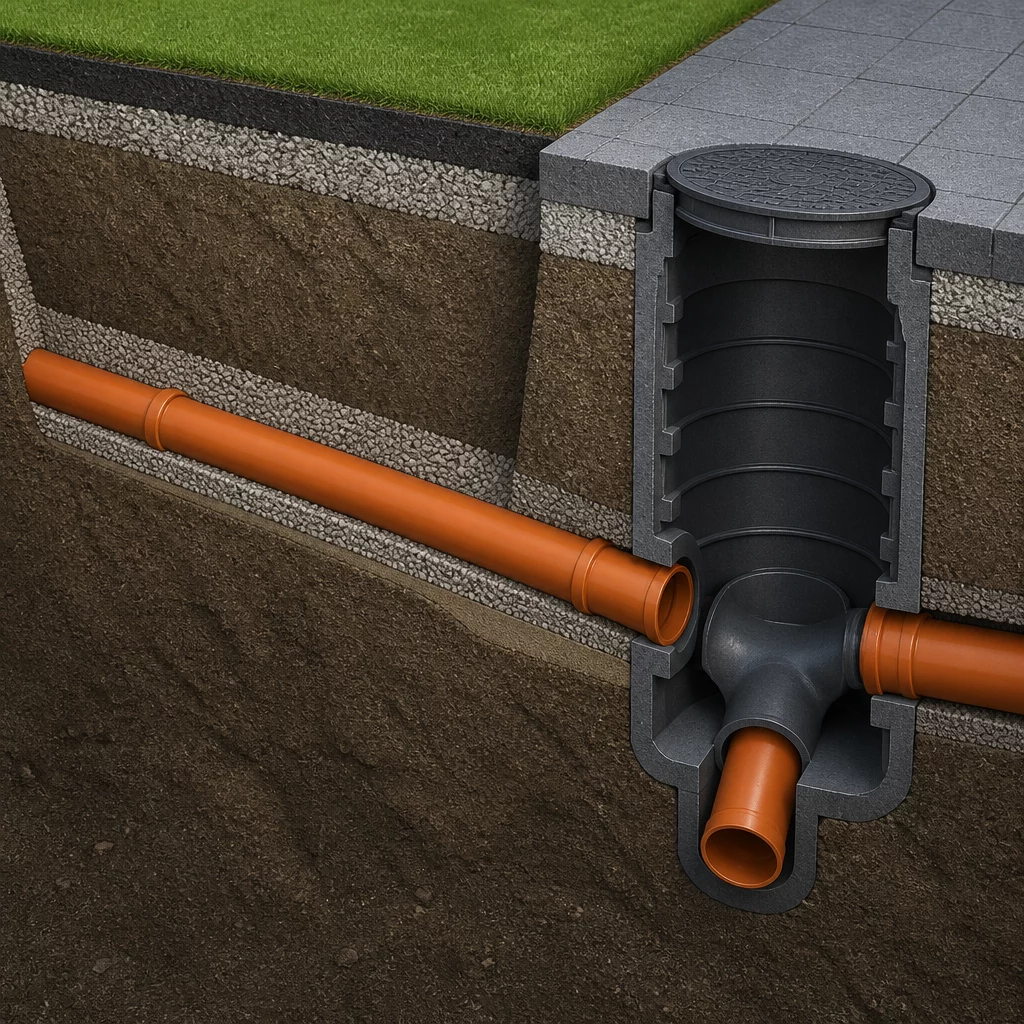

Канализационные колодцы: смотровые, поворотные, перепадные
На прямых участках сети через каждые 15-20 метров, а также на всех поворотах и в местах присоединения дополнительных линий ставят смотровые колодцы. Через них при засоре опускают трос или прочищают систему гидродинамическим способом, не вскрывая всю траншею.
Поворотный колодец - разновидность смотрового, но с изменением направления потока внутри самого колодца, а не в трубе: труба под углом изнашивается быстрее, поэтому поворот выносят в колодец. Перепадный колодец нужен, когда входящая труба лежит заметно выше выходящей: он гасит энергию падающего потока и защищает нижний стык от разрушения. Узловой колодец ставят в точке, где сходятся несколько линий, например от дома и от кухонного блока во флигеле, и оттуда сток уже идет одной трубой к септику.
Допуски и согласования
Здесь стоит сразу разделить, что можно решить самому, а что нет. Внутреннюю разводку в пределах своего дома по своей схеме делают без согласований. А вот три вещи требуют документов или, как минимум, звонка перед началом работ.
Подключение к централизованной канализации оформляют через технические условия местного Водоканала или организации, обслуживающей сети. Самовольная врезка в общую магистраль - нарушение, за которое потом придется переделывать узел подключения, а это дороже, чем сразу собрать бумаги.
Перед копкой траншеи на участке и особенно за его пределами нужно узнать, не проходят ли там охранные зоны газопровода, кабельных линий или водопровода. Если рядом с участком проложен газ, самостоятельно копать вблизи него нельзя: повреждение газовой трубы экскаватором или лопатой - это не про "переделать", а про угрозу жизни и взрыв. В такой ситуации вызывают представителя эксплуатирующей организации, который покажет фактическое расположение сетей и обозначит безопасное расстояние.
Третий пункт - расстояние от септика или выгреба до скважины на воду или колодца питьевой воды. По санитарным нормам оно должно быть не меньше 30-50 метров в зависимости от типа грунта и направления потока подземных вод, для маленьких участков это часто становится главным ограничением при выборе места септика.
Монтаж канализации своими руками: пошаговая последовательность
Порядок работ обычно такой.
- Монтируют стояк и подключают к нему по очереди приборы, начиная с самых нижних отводов и двигаясь вверх, чтобы не мешать себе уже установленными трубами.
- Выводят трубу через фундамент или стену наружу, заранее закладывая гильзу большего диаметра, чтобы труба канализации не касалась бетона напрямую и могла немного двигаться при подвижках грунта.
- Копают траншею от дома до септика или колодца, выравнивают дно, укладывают трубу с проверкой уклона на каждом метре и одновременно ставят смотровые колодцы там, где это предусмотрено схемой.
- Засыпают трубу послойно, утрамбовывая песок вручную, а не сразу забрасывая грунтом целиком: резкая засыпка экскаватором может сдвинуть только что уложенную трубу.
- Проверяют систему проливом: спускают воду из каждого прибора по очереди и смотрят, нет ли протечек в местах соединений и не застаивается ли вода на прямых участках.
- Только после такой проверки трубу окончательно закрывают грунтом и благоустраивают поверхность.
Частые ошибки при самостоятельном монтаже
Чаще всего в самостоятельной канализации всплывают одни и те же проблемы. Забывают про фановую трубу и потом гадают, откуда запах в доме. Кладут трубу без проверки уклона на промежуточных точках, надеясь, что "в начале и в конце ровно, значит и середина нормальная" - а провисание среди пролета все портит. Экономят на смотровых колодцах и получают систему, которую при засоре нужно вскрывать целиком. Ставят septик слишком близко к скважине, не заглянув в санитарные нормы заранее, а потом переносят и то, и другое. И последнее: соединяют трубы разных материалов напрямую без переходных фитингов - стык получается негерметичным почти сразу.
Часто задаваемые вопросы
Какой уклон должен быть у канализационной трубы в частном доме? По нормам СП 30.13330 внутренние трубы диаметром 50 мм укладывают с уклоном около 3 см на метр, а диаметром 110 мм - около 2 см на метр. Для наружных сетей ориентируются на СП 32.13330, там минимальный уклон труб 100-150 мм составляет примерно 0,8-1,2 см на метр. Слишком большой уклон тоже вреден: вода уходит быстрее твердых частиц, и трубу начинает забивать.
Можно ли провести канализацию в частном доме своими руками без проекта? Внутреннюю разводку в пределах одного санузла делают и без бумажного проекта, если заранее нарисовать схему с расположением приборов и стояка. А вот наружную сеть и особенно подключение к центральной канализации лучше сначала согласовать с местным Водоканалом: без технических условий подключение могут не принять.
На какую глубину закладывать канализационную трубу на улице? Ориентируются на глубину промерзания грунта в своем регионе плюс запас 20-30 см; в местах с мягкими зимами часто хватает 70-90 см при дополнительном утеплении трубы. Точную цифру для конкретного участка уточняют в местных нормативах или у соседей, которые уже прокладывали трубы рядом.
Чем отличается смотровой колодец от перепадного? Смотровой колодец ставят для доступа к трубе на прямых участках и поворотах, через него прочищают систему при засоре. Перепадный нужен там, где входящая и выходящая труба лежат на разной высоте: он гасит перепад потока и не дает ему разрушать стык труб.
Нужно ли разрешение на подключение к центральной канализации? Да, для подключения частного дома к централизованной сети нужны технические условия от местного Водоканала или организации, обслуживающей сети. Самовольная врезка в общую канализацию считается нарушением, и переделывать ее потом обходится дороже, чем сразу оформить документы.
Какую трубу выбрать для канализации в доме: ПВХ, полипропилен или чугун? Для холодного водоотведения (унитаз, раковины) подходит серый ПВХ, он дешевле и легче. Для стояка и участков рядом с горячей водой (кухня, стиральная машина) берут оранжевый полипропилен, он держит более высокую температуру стоков. Чугун сейчас применяют редко, в основном на вводе трубы в грунт, где нужна дополнительная прочность.
