Подключение розетки и выключателя: схемы для новичка
Как подключить розетку и выключатель: схема через распредкоробку, подключение от одного провода, розетка с заземлением и когда работу лучше доверить электрику.
Розетка и выключатель - самая частая работа при ремонте, и в то же время самая частая причина мелких аварий: искрит контакт, гудит клавиша, полкартины дома не горит. Разберёмся, как устроена цепь и что нужно сделать по порядку, чтобы подключение получилось надёжным с первого раза.
Коротко о главном
- Перед любым подключением отключают автомат в щитке и проверяют отсутствие фазы индикаторной отвёрткой на всех проводах, которые будете трогать.
- В цепи три роли: фаза (L) под напряжением, ноль (N) рабочий обратный, земля (PE) защитная - ориентироваться удобнее по буквенной маркировке клемм, а не по цвету жилы.
- Через выключатель проходит только фаза, ноль на светильник идёт напрямую от распредкоробки, это правило одинаково для одноклавишных, двухклавишных и проходных схем.
- От одной распредкоробки розетку и выключатель со светильником запитывают так: фаза расходится на розетку напрямую и на выключатель, ноль и земля идут на розетку и светильник без участия выключателя.
- Проводка без заземления работает, но повышает риск при повреждении изоляции у техники с металлическим корпусом - на такие линии разумно ставить УЗО.
- Слабо затянутый контакт в клемме - самая частая скрытая причина нагрева и чернения розетки спустя месяцы после установки.
- Работу под напряжением, вмешательство в общедомовой щиток и сборку щитка с расчётом автоматов лучше доверить электрику с допуском - ошибка здесь стоит слишком дорого.
Как обесточить линию и какой инструмент нужен перед началом работ?
Первое действие - не тестер и не отвёртка, а щиток. Нужный автомат отключают, а не просто гасят свет выключателем: под клеммами розетки фаза всё равно останется, если выключить только освещение. После отключения автомата линию проверяют индикаторной отвёрткой на всех проводах, которые будете трогать, включая те, что кажутся нулевыми. Индикатор с неонкой стоит недорого, а ошибка на этом шаге может закончиться ударом током.
Из инструмента понадобятся: индикаторная отвёртка или мультиметр, боковые кусачки, стриппер или нож для зачистки изоляции, крестовая и плоская отвёртки, уровень для подрозетника. Если провода в стене уже промаркированы прошлым электриком - повезло, если нет - придётся определять фазу и ноль тестером до отключения, а потом всё равно обесточивать перед монтажом.
Отдельная тема - розетки и выключатели меняют не только по одной, а целыми группами при ремонте. Если проводка старая или неизвестного возраста, до подключения новых точек стоит разобраться, что происходит проводка в квартире целиком: менять фурнитуру на изношенных проводах смысла мало, контакт всё равно будет слабеть.
Из чего состоит цепь: фаза, ноль, заземление и распредкоробка
В стандартной трёхжильной проводке три провода имеют разные роли. Фаза (L) - провод под напряжением, обычно коричневый или красный. Ноль (N) - рабочий обратный провод, синий или голубой. Заземление (PE) - защитный провод, желто-зелёный, он не участвует в работе цепи, а отводит ток в случае повреждения изоляции на корпус прибора.
Все линии сходятся в распределительной коробке - пластиковой или металлической круглой коробке в стене или на потолке, куда заходит кабель от щитка и расходятся кабели на розетки, выключатели и светильники комнаты. Именно в распредкоробке провода одного назначения соединяют клеммником или скруткой с изолирующей гильзой: все фазы вместе, все нули вместе, все земли вместе, а дальше от каждой группы контактов идёт отдельная жила к своей точке.
Маркировка клемм L, N, PE присутствует на большинстве современных розеток и автоматов, и ориентироваться удобно именно по буквам, а не по цвету провода - на старой проводке цвет жил может не соответствовать стандарту, особенно если линию когда-то ремонтировали кусками разных кабелей.

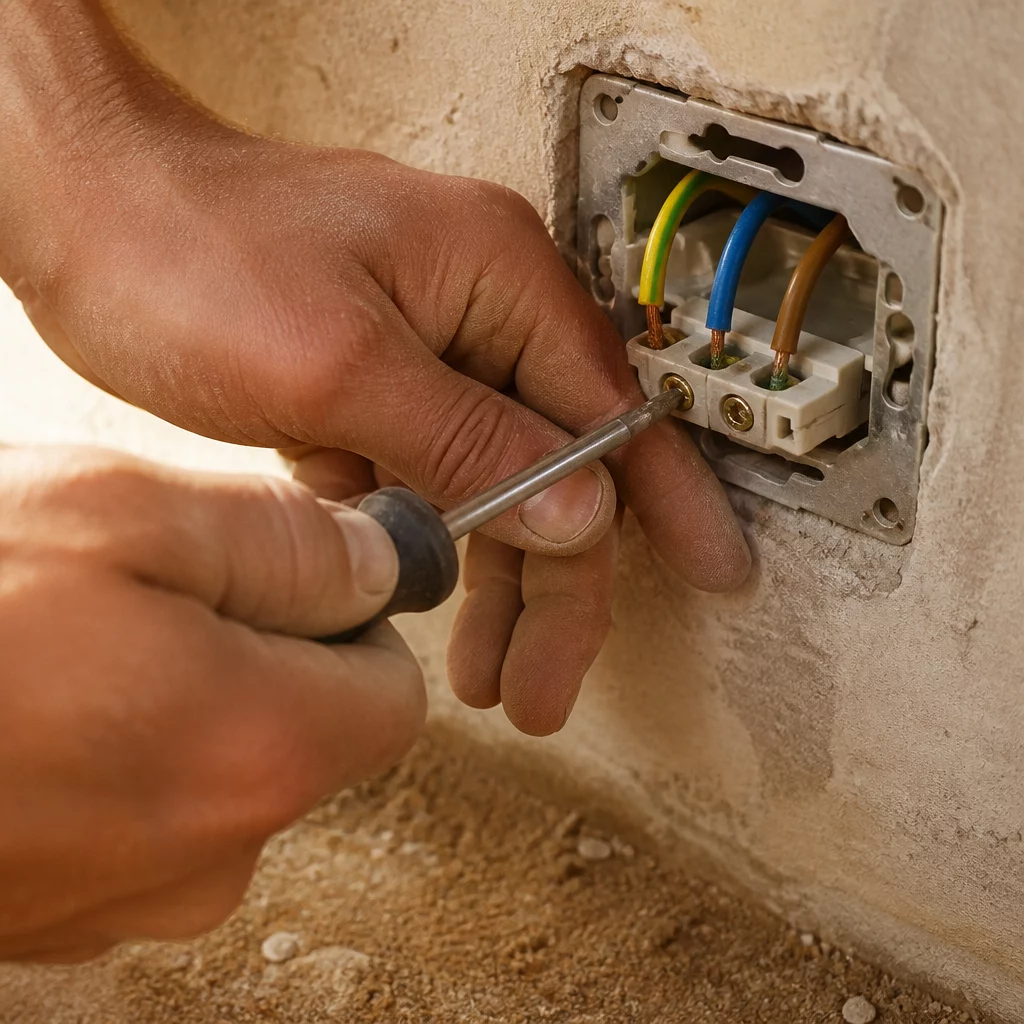

Как подключить розетку к подрозетнику и клеммам L, N, PE?
Розетку устанавливают в подрозетник - пластиковый стакан, вмонтированный в стену. Перед подключением подрозетник должен стоять строго по уровню и не глубже облицовки, иначе рамка розетки не сядет плотно к стене.
Порядок работы такой:
- Зачистить концы трёх проводов на 10-12 мм.
- Вставить их в клеммы розетки по маркировке: фазу в L, ноль в N, землю в PE.
- Затянуть винтовые клеммы отвёрткой до упора без перетяжки - слишком сильно закрученный винт может продавить мягкий провод.
- Аккуратно вдвинуть механизм розетки в подрозетник и закрепить распорными лапками или винтами по бокам, проверяя, чтобы розетка стояла ровно, а не с перекосом.
Если розетка стоит на кухне или в ванной рядом с влажной зоной, важна ещё и высота установки над полом и расстояние от источников воды - об этом отдельно рассказано в статье про высоту розеток и выключателей, там же разбор норм для разных комнат.
Как подключить одноклавишный, двухклавишный и проходной выключатель?
Через выключатель проходит только фаза, ноль на светильник заходит напрямую от распредкоробки, минуя клавишу. Это правило работает для всех типов выключателей и часто становится источником путаницы у новичков, которые пытаются посадить оба провода на клеммы выключателя.
| Тип выключателя | Контактов | Особенность | Где применяют |
|---|---|---|---|
| Одноклавишный | 2 | Фаза заходит на один контакт и выходит одним проводом к светильнику | Один светильник или одна группа ламп |
| Двухклавишный | 1 вход, 2 выхода | Входящая фаза одна, расходится на два независимых контакта, каждый со своим проводом | Две группы ламп в одной люстре или два разных светильника |
| Проходной | 3 | Нужен отдельный кабель с двумя проводами связи между выключателями | Свет, который включают из двух точек, например в начале и в конце коридора |
Одноклавишный выключатель подключают так же просто, как розетку: зачистить провода, вставить в клеммы, затянуть, установить в подрозетник.
Двухклавишный выключатель устроен немного иначе, и у него каждая клавиша работает сама по себе, без влияния на вторую.
Перепутать провода в проходной схеме легко, поэтому при отсутствии опыта её разумно доверить электрику или хотя бы свериться со схемой производителя конкретной модели - у разных выключателей расположение контактов отличается.
Схема подключения розетки и выключателя от одного кабеля через распредкоробку
Часто розетку и выключатель со светильником запитывают от одной линии, которая заходит в комнату через общую распредкоробку. Логика такая: в коробку заходит питающий кабель с фазой, нулём и землёй. Оттуда фаза расходится на два направления - одна идёт напрямую на розетку, вторая через выключатель и дальше на светильник. Ноль и земля идут на розетку и светильник прямыми проводами от коробки, выключатель их вообще не касается.
Получается, что от коробки к розетке уходит трёхжильный кабель (фаза, ноль, земля), а к выключателю - только один провод фазы, и от выключателя к светильнику ещё один провод, который на самом деле уже коммутируемая фаза, а не отдельная жила. Такую схему проще собирать, если заранее промаркировать провода в коробке кусочками изоленты - на многопроволочной схеме легко перепутать, какая жила куда идёт, особенно если в коробке сходится не два, а три-четыре кабеля.
Собранные в коробке соединения удобнее делать клеммником с пружинными или винтовыми контактами, а не скруткой: клеммник разбирается при ошибке, а скрутку приходится перекусывать. Саму коробку после сборки не закрывают наглухо - к ней должен быть доступ на случай ревизии проводки.
Особенности подключения без заземления в старой проводке
В домах старой застройки часто встречается двухжильная проводка без отдельного заземляющего провода - только фаза и ноль. Розетка и выключатель в такой сети подключаются и работают, вставлять третий провод просто некуда, контакт PE на новой розетке в этом случае остаётся пустым.
Формально это не запрещено и встречается массово, но у отсутствия земли есть практическая цена: для стиральной машины, посудомойки, духового шкафа и другой техники с металлическим корпусом заземление - это защита от удара током при повреждении изоляции внутри прибора. Без земли повреждённая изоляция может пробить на корпус, и человек почувствует это первым при касании.
Если розетка ставится под конкретный прибор с высоким риском (влажные помещения, мощная техника), разумный вариант - протянуть отдельную линию с трёхжильным кабелем от щитка, а не подключать через существующую двухжильную разводку. Заодно на такую линию имеет смысл поставить УЗО - оно отключит питание при токе утечки, даже если полноценного заземления в доме пока нет.
Типичные ошибки при подключении
Перепутанные фаза и ноль на розетке - самая частая ошибка новичков, и на первый взгляд она незаметна: розетка работает, техника включается. Но при таком подключении фаза может оказаться на выключаемом контакте некорректно, а на некоторых приборах (особенно с электронным управлением) это повышает риск пробоя.
Слабый контакт в клемме - вторая по частоте причина проблем, обычно проявляется не сразу, а через недели или месяцы: розетка начинает нагреваться, чернеет корпус, иногда чувствуется запах гари. Причина почти всегда одна - винт клеммы затянут не до конца, провод держится на трении, а не на плотном зажиме. Проверить затяжку стоит через пару месяцев после установки, особенно на розетках под мощную технику.
Отсутствие заземления там, где оно физически есть в проводке - ещё одна ошибка, когда электрик или хозяин квартиры просто не подключает жёлто-зелёный провод, оставляя его свободным без дела. Если земля в кабеле есть, её нужно подключать всегда, а не откладывать на потом.
И отдельно - соединение проводов разного сечения или разного металла (алюминий с медью) напрямую в клемме без переходной пластины: такое соединение со временем окисляется и слабеет, независимо от того, насколько плотно был закручен винт при монтаже.
Электробезопасность и граница самостоятельных работ
Розетку и выключатель по уже готовой, промаркированной проводке можно подключить самостоятельно, если чётко соблюдать порядок: обесточить автомат в щитке, проверить отсутствие фазы индикатором, не спешить и не доверять цвету провода без проверки.
Но есть работы, где риск и цена ошибки уже не соразмерны экономии на вызове электрика. Работа под напряжением без предварительного обесточивания - прямой риск поражения током, и никакая инструкция это не оправдывает. Вмешательство в общедомовой щиток на этаже, а не в собственный квартирный щиток, требует согласования с управляющей компанией и часто выполняется только специалистом с допуском - самодеятельность здесь может обесточить соседей или создать пожароопасную ситуацию на общей линии. Сборка или переделка самого щитка с расчётом автоматов и УЗО - тоже задача для электрика: ошибка в номинале автомата не выстрелит сразу, а проявится при перегрузке линии, когда автомат не сработает вовремя. Подробный разбор того, как это делается правильно, есть в статье про сборку электрощита.
Если проводка старая, алюминиевая, без маркировки жил, если в квартире нет отдельного автомата на линию или УЗО, или если просто нет уверенности, где фаза и где ноль после проверки - лучше вызвать электрика с допуском. Экономия в одну-две тысячи рублей не стоит риска пожара или травмы, а исправлять последствия неверного подключения обычно дороже, чем изначально доверить работу специалисту.
Часто задаваемые вопросы
Как подключить розетку и выключатель от одного провода? От распределительной коробки прокладывают кабель с тремя жилами: фаза заходит в коробку, оттуда один провод идёт на выключатель и дальше на светильник, второй сразу на розетку. Ноль и заземление на розетку и светильник берут напрямую от коробки, через выключатель проходит только фаза.
Можно ли подключать розетку без заземления? Технически розетка будет работать и без заземляющего провода, так устроена проводка в старых домах с двухжильным кабелем. Но для стиральной машины, духовки и другой техники с металлическим корпусом отсутствие земли повышает риск удара током при повреждении изоляции, поэтому по возможности линию лучше протянуть заново с третьим проводом.
В чём разница между подключением одноклавишного и двухклавишного выключателя? У одноклавишного выключателя фаза заходит на один контакт и выходит на один провод к светильнику. У двухклавишного входящая фаза одна, но расходится на два отдельных выходных провода, каждый управляет своей группой ламп или отдельным светильником независимо от другого.
Какое сечение провода нужно для розетки и выключателя? Для розеточной группы под бытовую технику берут медный провод сечением не менее 2,5 мм2, для линии освещения через выключатель достаточно 1,5 мм2. Сечение считают по суммарной нагрузке на линию, а не по одной розетке или лампе.
Когда подключение розетки или выключателя лучше доверить электрику? Разводку по инструкции с уже проложенным кабелем и промаркированными проводами можно сделать самому, если умеешь работать с проводкой и обязательно обесточил линию. Но при старой алюминиевой проводке без нумерации жил, работе в щитке, отсутствии отдельного автомата и УЗО на линию, а также при любых сомнениях в фазе и нуле безопаснее вызвать электрика с допуском: ошибка в таких условиях не всегда видна сразу, а стоит дорого.
