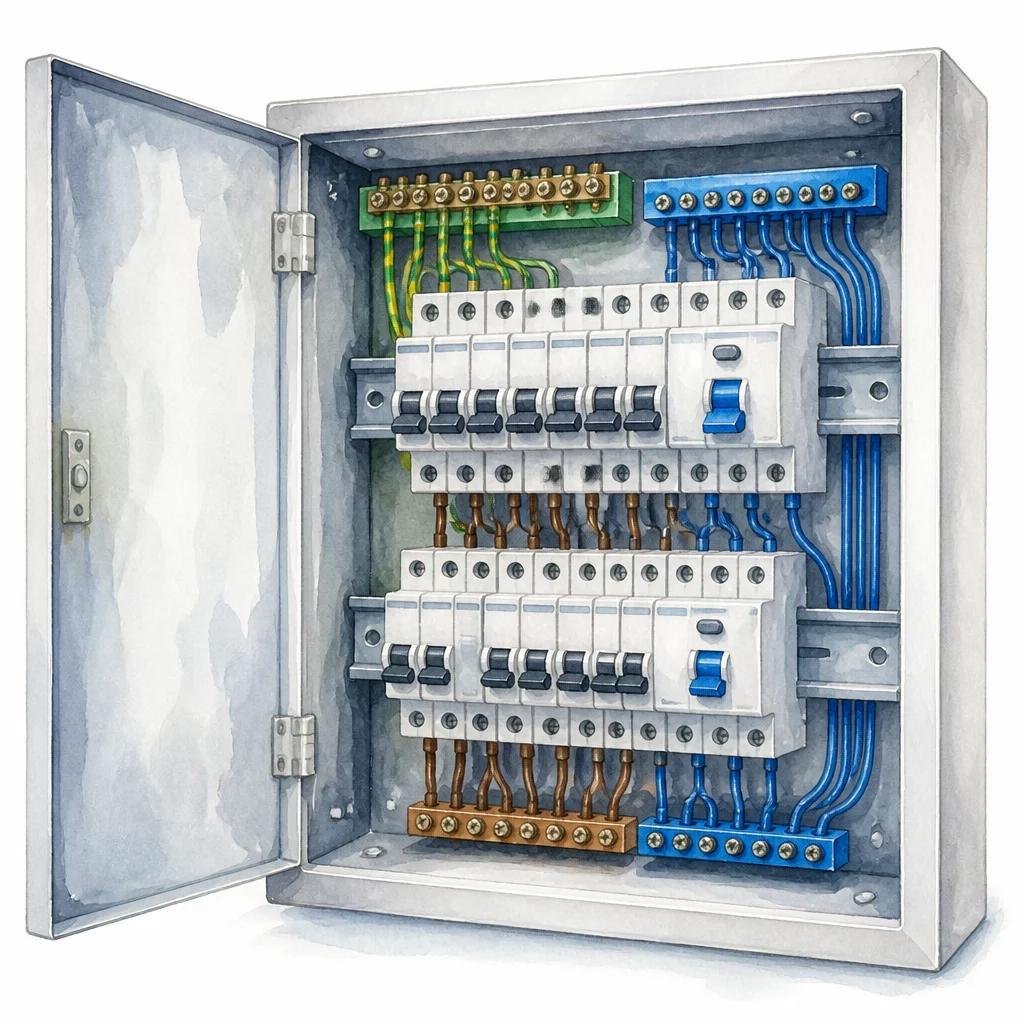

Электрощит в квартире: как выбрать, собрать и подключить автоматы и УЗО
Как выбрать щиток электрический под автоматы, рассчитать число модулей, собрать схему с УЗО и дифавтоматами и подключить электрощит в квартире своими силами.
Электрощит в квартире - это не просто ящик с рычажками у входной двери или в прихожей, а узел, через который проходит вся электрика дома: от него зависит, отключится ли при коротком замыкании фена одна розетка на кухне или погаснет вся квартира разом. Разберём, из чего он состоит, как выбрать корпус и модули и где заканчивается работа своими руками.
Коротко о главном
- Электрощит должен разделять квартиру на отдельные группы, а не собирать все розетки на один автомат.
- Автомат защищает от перегрузки и короткого замыкания, УЗО - от утечки тока, дифавтомат совмещает обе функции.
- Число модулей считают с запасом 15-30 процентов: щит на 12-16 модулей для однушки, на 24-36 для двух-трёхкомнатной.
- Мощную технику - стиральную машину, посудомойку, бойлер - разводят отдельными линиями с собственной защитой.
- Шинки N и PE не соединяют между собой внутри щита квартиры, скруток внутри щита быть не должно.
- Каждый автомат маркируют, а схему сборки хранят рядом со щитом.
- Подключение щита к вводному кабелю, счётчику и общедомовому стояку - работа электрика с допуском, самостоятельное вмешательство в стояк может обесточить соседей и обернуться аварией на весь подъезд.
Из чего состоит электрощит и какие задачи он решает
Электрощит - точка входа кабеля от общедомового стояка и точка разводки на отдельные группы: освещение кухни, розетки в комнатах, линия на стиральную машину, бойлер, кондиционер. Внутри стоит модульное оборудование на din-рейке: вводной автомат, счётчик (если он не вынесен в отдельный этажный щит), УЗО или дифавтоматы, групповые автоматические выключатели, шинки N и PE для подключения нулевых и заземляющих проводников.
Задача щита звучит просто: при перегрузке, коротком замыкании или утечке тока отключить именно ту линию, где случилась проблема, а не всю квартиру целиком. Насколько точно она решается, зависит от того, продуман ли щит вообще или в нём просто накидали автоматов по числу розеток.
Как выбрать корпус - металлический или пластиковый, встраиваемый или накладной?
Пластиковый корпус дешевле, легче монтируется и не требует заземления самого корпуса (он и так диэлектрик), поэтому в квартирах чаще ставят именно его. Металлический щит оправдан там, где важна механическая прочность или повышенная пожарная нагрузка, например в общей щитовой на несколько квартир, но для одной квартиры это почти всегда лишние траты.
Встраиваемый щит прячется в нишу стены и не занимает место в прихожей, но нишу нужно закладывать заранее, ещё на этапе штробления и прокладки проводки: вырубать её в готовой стене намного дороже и грязнее. Накладной щит крепится прямо на поверхность стены, монтируется быстрее и подходит, когда ремонт уже почти закончен, а щит меняют или расширяют.
Число модулей считают по количеству автоматов с запасом. Однополюсный автомат занимает 1 модуль, двухполюсный - 2, УЗО и дифавтомат тоже съедают по 2 модуля. Для однокомнатной квартиры обычно хватает щита на 12-16 модулей, для двух-трёхкомнатной чаще берут на 24-36. Брать щит впритык не стоит: любое дополнение вроде тёплого пола или зарядки для электровелосипеда потребует либо докупать соседний щиток, либо пересобирать всё заново.
Автоматический выключатель, УЗО и дифавтомат: разница и когда что ставить
Автоматический выключатель защищает линию от перегрузки и короткого замыкания: если по проводу течёт ток больше номинала автомата, он отключается сам, до того как провод перегреется и загорится. Номинал подбирают под сечение кабеля и мощность подключённых приборов - обычно 16 А на группу освещения, 16-25 А на розетки, 25-32 А на мощную технику вроде электроплиты.
| Устройство | Защищает от | Не защищает от | Модули в щите |
|---|---|---|---|
| Автоматический выключатель | Перегрузка, короткое замыкание | Утечка тока | 1 (однополюсный) или 2 (двухполюсный) |
| УЗО | Утечка тока | Перегрузка, короткое замыкание | 2 |
| Дифавтомат | Перегрузка, короткое замыкание, утечка тока | - | 2 |
УЗО (устройство защитного отключения) считает разницу токов в фазном и нулевом проводнике. Если человек касается оголённого провода или пробитого корпуса стиральной машины, часть тока уходит не по проводу, а через тело в землю - УЗО эту разницу видит и отключает линию за доли секунды, раньше, чем удар тока станет опасным. От перегрузки и короткого замыкания УЗО не защищает, для этого рядом всегда стоит обычный автомат.
Дифавтомат объединяет обе функции в одном корпусе: и токовую защиту, и защиту от утечки. Это экономит место в щите, но при срабатывании не всегда понятно, что именно случилось - перегрузка или утечка, диагностировать причину сложнее. Связка "автомат плюс отдельное УЗО" на группу или несколько групп обходится примерно так же по деньгам, а по факту срабатывания сразу видно, какой элемент отключился.
Отдельно на вводе часто ставят противопожарное УЗО с уставкой 100-300 мА. От удара током оно человека не спасёт (для этого нужна уставка 10-30 мА на отдельных группах), зато отключит проводку при серьёзной утечке, способной вызвать возгорание в стене.
Как рассчитать количество автоматов и разбить нагрузку на группы?
Разбивка на группы - это компромисс между удобством и стоимостью щита. Разумный минимум для квартиры: отдельная группа на освещение каждой комнаты (пару смежных помещений можно объединить), отдельная группа на розетки жилых комнат, отдельная на кухню (лучше сразу две линии - одна под мелкую технику, другая под мощные приборы), отдельные группы на стиральную машину, посудомоечную машину, электроплиту или духовой шкаф, бойлер, кондиционер.
Мощные приборы разводят отдельными линиями не из прихоти: их суммарная нагрузка на общую розеточную группу быстро выбивает автомат при одновременной работе, а номинал линии и защитного аппарата рассчитывают под конкретный прибор. Уже на этом этапе полезно свериться со схемой подключения розеток и выключателей, чтобы группы в щите совпадали с реальной разводкой по квартире, а не жили сами по себе на бумаге.
К расчётному числу групп стоит прибавить 15-20 процентов резерва - хотя бы пару свободных мест под din-рейкой. Это дешевле, чем через пару лет пересобирать щит из-за новой розетки или отдельной линии под тёплый пол в ванной.
Порядок сборки: от вводного автомата до групповых линий, шинки N и PE
Сборка идёт сверху вниз и слева направо - так удобнее читать схему потом, хотя сам порядок физически не принципиален.
- Сначала на din-рейку крепят вводной автомат, рассчитанный на суммарную нагрузку по договору с энергосбытом (обычно 25-40 А для квартиры).
- Следом, если он не вынесен отдельно, - счётчик.
- Дальше - противопожарное УЗО на вводе.
- Затем - групповые аппараты: либо связка "автомат плюс УЗО", либо дифавтоматы по одному на каждую спланированную линию.
Шинку N (нулевую) и шинку PE (заземления) монтируют отдельно друг от друга и от корпуса щита - прямого соединения между ними быть не должно нигде, кроме вводного щита дома (это система TN-C-S, стандарт для большинства многоквартирных домов). Перепутать эти шинки или посадить их на одну колодку - грубая и опасная ошибка, которая превращает заземление в фикцию.
Каждая группа заводится на свой автомат отдельным проводом от шинки, без скруток внутри щита - только через клеммы или наконечники. Провода укладывают аккуратно, с запасом длины на случай перемонтажа, и сразу маркируют, пока порядок подключения ещё свеж в памяти.
Схема и маркировка щита: как подписать линии, чтобы не путаться
Хорошая привычка - нарисовать схему щита ещё до покупки первого автомата: список групп, их номиналы, сечения кабелей, помещения, которые они обслуживают. Эта же схема потом становится основой для маркировки самого щита.
На практике маркируют двумя способами сразу: наклейками прямо на лицевой панели напротив каждого автомата (коротко - "кухня, розетки", "санузел, свет", "стиралка") и более подробной схемой на бумаге или в телефоне, которая хранится рядом со щитом. При поиске неисправности или подключении новой техники такая схема экономит часы: не нужно щёлкать автоматами по одному и бегать проверять, где погас свет.
Отдельно стоит зафиксировать в документации на щит высоту установки розеток и выключателей, если она отличается от типовой (подробнее о рекомендуемой высоте розеток и выключателей можно почитать отдельно) - тогда будущий ремонт не превратится в угадайку.
Типичные ошибки при сборке электрощита своими руками
Самая частая ошибка - экономия на количестве групп: когда все розетки квартиры сидят на одном автомате, короткое замыкание в удлинителе на кухне гасит свет во всех комнатах. Вторая по частоте - неправильно подобранный номинал: слишком мощный автомат на тонком проводе не успевает отключиться до перегрева кабеля, а слишком слабый выбивает при обычной работе техники.
Третья ошибка - соединение нулевых проводников старой PEN-системы напрямую с шинкой PE без разделения. В домах старой постройки, где на уровне квартиры ещё нет полноценной TN-C-S, это отдельная и не самая простая тема, и без консультации электрика её лучше не трогать. Четвёртая ошибка - скрутки внутри щита вместо клемм: со временем контакт в скрутке слабеет, греется и может стать причиной пожара прямо в щите.
Ещё одна распространённая недоработка - щит без запаса модулей, из-за которого при любом расширении приходится либо врезать второй щиток рядом, либо демонтировать всё и пересобирать заново. И последнее - забытая или нечитаемая маркировка: щит без подписей превращается в ловушку для следующего мастера, а иногда и для самого хозяина квартиры через пару лет.
Когда сборку и подключение щита нужно доверить электрику с допуском?
Разводку модульного оборудования внутри щита, расчёт групп и подбор номиналов можно продумать самостоятельно, если есть базовое понимание электрики и составлена внятная схема. А вот подключение готового щита к вводному кабелю от общедомового стояка, к счётчику и ввод его в работу - задача уже другого уровня.
Общедомовой стояк относится к общему имуществу дома, работа на нём идёт под напряжением и требует согласования с управляющей организацией, а часто и допуска по электробезопасности. Самостоятельное вмешательство в стояк может обесточить соседей по стояку, вызвать короткое замыкание на вводе всего подъезда или привести к поражению током - и в отличие от ошибки в розетке внутри квартиры, последствия здесь касаются не только вас. По той же причине опломбировку счётчика и допуск щита в эксплуатацию всегда делает представитель энергосбытовой компании, а не сам собственник.
Итог простой: собрать и аккуратно промаркировать щит можно своими руками, но подключать его к вводу и стояку, работать под напряжением на общедомовых коммуникациях и вводить щит в эксплуатацию должен электрик с допуском. Это не формальность ради бумажки, а разница между "починил сам" и "устроил аварию на весь подъезд".
Проверка и ввод щита в эксплуатацию
- Перед подачей напряжения щит проверяют визуально: все автоматы подписаны, провода закреплены в клеммах без оголённых участков, шинки N и PE не соединены между собой внутри щита, дверца закрывается без перекоса.
- Дальше электрик с допуском прозванивает линии, проверяет срабатывание УЗО тестовой кнопкой и при необходимости меряет мегаомметром сопротивление изоляции проводки.
- После первого включения стоит по очереди нажать кнопку "тест" на каждом УЗО и дифавтомате - рабочее устройство должно чётко отключиться. Если кнопка не отключает линию, устройство неисправно, и его нужно заменить сразу, не дожидаясь реальной утечки тока.
- Финальный шаг - опломбировка счётчика и оформление акта ввода в эксплуатацию, после которого щит можно считать по-настоящему готовым к работе, а не временной конструкцией на скорую руку.
Часто задаваемые вопросы
Чем УЗО отличается от дифавтомата? УЗО следит только за утечкой тока и отключает линию при разнице токов в фазном и нулевом проводе, но не защищает от перегрузки и короткого замыкания. Дифавтомат объединяет в одном корпусе УЗО и автоматический выключатель, поэтому закрывает сразу обе задачи. Связка "автомат плюс отдельное УЗО" дешевле и удобнее в диагностике: видно, что именно сработало, а дифавтомат в момент отключения такой подсказки не даёт.
Сколько модулей должно быть в щитке на квартиру? Для однокомнатной квартиры обычно хватает 12-16 модулей, для двух-трёхкомнатной чаще берут щиток на 24-36 модулей. Однополюсный автомат занимает 1 модуль, УЗО и дифавтомат - 2 модуля. К расчётному числу групп стоит добавить 20-30 процентов запаса на будущее расширение, чтобы не переставлять щит при подключении новой техники.
Нужно ли ставить УЗО на каждую группу отдельно? Необязательно. На сухие помещения (жилые комнаты, коридор) часто ставят одно групповое УЗО на несколько линий освещения и розеток - это дешевле. А для стиральной машины, посудомойки, бойлера и других приборов во влажных зонах или с высоким энергопотреблением лучше поставить отдельный дифавтомат на каждую линию, чтобы утечка на одном приборе не обесточивала всю квартиру.
Можно ли собрать электрощит в квартире самостоятельно? Разводку модульного оборудования внутри щита и расчёт групп можно продумать самому, если есть базовое понимание электрики и готовая схема. Но подключение щита к вводному кабелю, к счётчику и к общедомовому стояку - это уже работа под напряжением и в зоне общедомовых коммуникаций, где нужен допуск и согласование с управляющей организацией. Собранный своими руками щит должен подключать и вводить в эксплуатацию электрик с допуском.
Как подписать автоматы в щитке, чтобы потом не путаться? На каждый автомат наклеивают маркировку прямо на лицевой панели или крепят бирку внутри дверцы: помещение и назначение линии (например "кухня, розетки" или "санузел, свет"). Схему сборки со всеми номиналами и сечениями кабелей стоит сохранить в бумажном или электронном виде и хранить рядом со щитом - она пригодится при ремонте, подключении новой техники или поиске неисправности.
