Схема отопления частного дома: однотрубная, двухтрубная, коллекторная
Разбираем однотрубную, двухтрубную и коллекторную схемы отопления частного дома: устройство, плюсы и минусы, как выбрать разводку под площадь и этажность.
Прежде чем заказывать котёл и радиаторы, стоит определиться со схемой отопления частного дома. От неё зависит, сколько труб вы купите, как быстро прогреется дальняя комната и удастся ли потом отрегулировать каждую батарею отдельно. Переделывать разводку после того, как полы залиты стяжкой, а стены зашиты гипсокартоном, дорого и хлопотно, поэтому решение лучше принять на этапе проекта. В этой статье разберём три основные схемы разводки, два способа циркуляции теплоносителя и то, что в системе отопления нельзя делать своими руками.
Коротко о главном
- Однотрубная схема дешевле и проще в монтаже, но дальние радиаторы прогреваются хуже ближних.
- Двухтрубная схема требует больше труб, зато греет дом равномерно и позволяет регулировать каждый радиатор отдельно.
- Коллекторная (лучевая) разводка удобна при новом строительстве и совместима с тёплым полом, но расход труб у неё самый большой.
- Естественная циркуляция не зависит от электричества, принудительная с насосом работает быстрее и на любой длине контура.
- Закрытая система с мембранным баком служит дольше открытой и позволяет заливать антифриз вместо воды.
- Попутная разводка (схема Тихельмана) балансируется сама, тупиковая требует ручной настройки клапанами на каждом радиаторе.
- Подключение газового котла и электрики насоса, а также штробление несущих стен - работа для специалистов с допуском, а не для самостоятельного монтажа.
Какие бывают схемы отопления частного дома?
Под схемой отопления понимают способ, которым трубы соединяют котёл с радиаторами. Есть три основных варианта: однотрубная, двухтрубная и коллекторная (лучевая) разводка. Они различаются количеством труб, ценой монтажа и тем, насколько равномерно прогреваются разные комнаты.
| Схема | Расход труб | Прогрев и регулировка | Где применяют |
|---|---|---|---|
| Однотрубная | Почти вдвое меньше, чем в двухтрубной | Дальние радиаторы холоднее ближних на 5-10 градусов | Одноэтажный дом, 4-6 радиаторов |
| Двухтрубная | Почти вдвое больше, чем в однотрубной | Равномерный прогрев, термостат на каждом радиаторе отдельно | Дом от 120-150 кв м, 10-15 радиаторов |
| Коллекторная (лучевая) | Самый большой расход из трёх схем | Балансировочные клапаны, расход теплоносителя настраивается на каждый контур отдельно | Новое строительство или капремонт с заменой полов |
Кроме способа разводки на работу системы влияют ещё три параметра: тип циркуляции теплоносителя (естественная или принудительная), тип системы (открытая или закрытая) и способ прокладки труб к приборам (тупиковая или попутная). Общая картина складывается из сочетания этих характеристик, и ниже мы пройдём по каждой из них. Общее устройство системы отопления с котлом, трубами и радиаторами подробно разобрано в отдельной статье об отоплении частного дома.
Однотрубная система отопления: устройство, плюсы и минусы
В однотрубной схеме теплоноситель идёт по одной трубе через все радиаторы подряд, от котла до последней батареи и обратно. Каждый радиатор врезан в общий контур последовательно, поэтому вода, прошедшая через первый прибор, уже немного остыла, когда попадает во второй, третий и так далее.
Из этого вытекает главный недостаток: разница температур между первым и последним радиатором может достигать 5-10 градусов на длинном контуре из 8-10 приборов. Дальние комнаты в итоге прогреваются хуже ближних к котлу. Частично проблему решают байпасами и увеличенными на один-два ряда секций дальними радиаторами, но полностью выровнять температуру такая схема не позволяет.
Плюсы у неё тоже весомые. Труб нужно почти вдвое меньше, чем в двухтрубной системе, а значит и монтаж дешевле, и штробить стены приходится меньше. Для небольшого одноэтажного дома с 4-6 радиаторами разница температур едва заметна, и однотрубная разводка остаётся разумным выбором по деньгам.
Двухтрубная система отопления: устройство, плюсы и минусы
В двухтрубной схеме к каждому радиатору идут две трубы: подающая несёт горячий теплоноситель от котла, обратная возвращает остывший обратно. Радиаторы включены не последовательно, а параллельно, поэтому все они получают воду примерно одинаковой температуры, независимо от того, первый это прибор в контуре или последний.
Это даёт два практических преимущества. Во-первых, прогрев дома получается равномерным даже при 10-15 радиаторах. Во-вторых, на подводке к каждому радиатору можно поставить термостатический клапан и регулировать температуру в комнате отдельно, не трогая остальную систему. Для дома с разными по назначению помещениями, где спальне нужно 20 градусов, а гостиной 23, это удобно.
Минус тот же, что у любой более сложной схемы: расход трубы почти вдвое больше, чем в однотрубной, и монтаж занимает больше времени. Для двухэтажного дома площадью от 120-150 кв м двухтрубная разводка обычно окупает себя комфортом уже в первый отопительный сезон. Подбирать радиаторы под конкретную схему удобнее после того, как определена разводка, читайте про это в материале о выборе радиаторов отопления.
Коллекторная (лучевая) разводка: устройство, плюсы и минусы

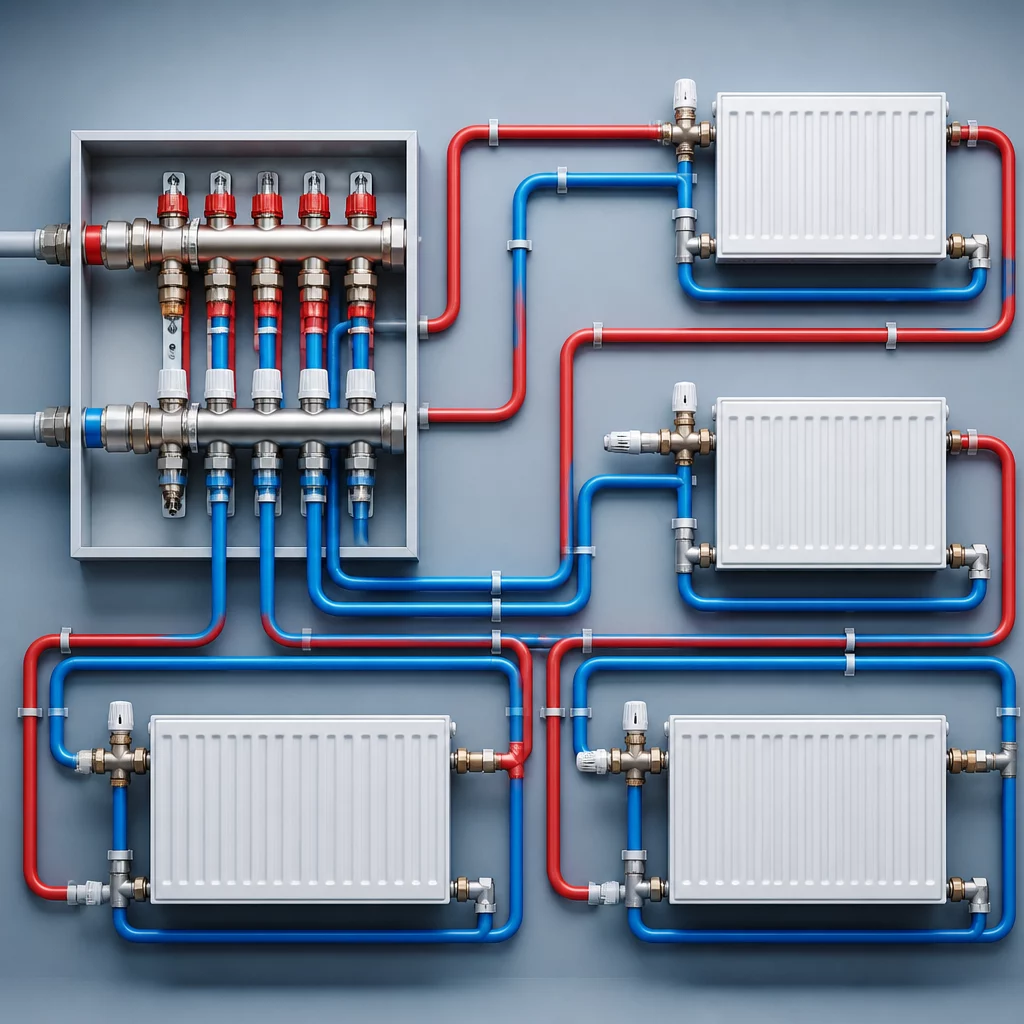

При коллекторной схеме от общего распределительного узла (коллектора) к каждому радиатору идёт отдельная пара труб, спрятанная в стяжку пола или в штробы стен. Соединений внутри пола при этом нет: труба идёт от коллектора до прибора одним куском, что снижает риск протечки в недоступном месте.
Такая разводка даёт максимальную гибкость в регулировке: на коллекторе стоят балансировочные клапаны, и расход теплоносителя на каждый контур настраивается индивидуально. Это же решение часто применяют вместе с водяным тёплым полом, потому что коллекторный узел одинаково удобен и для радиаторов, и для петель тёплого пола, подробнее об этом в статье про водяной тёплый пол.
Из минусов: расход трубы самый большой из трёх схем, а прокладка в стяжку требует точного проекта, потому что после заливки пола исправить ошибку без вскрытия стяжки не получится. Коллекторную разводку обычно выбирают на этапе нового строительства или капитального ремонта с заменой полов, когда трубы всё равно предстоит прятать.
Естественная и принудительная циркуляция теплоносителя
Естественная циркуляция работает без насоса: горячая вода легче холодной, поэтому она поднимается от котла вверх по стояку, а остывшая опускается обратно самотёком. Для этого трубы монтируют с уклоном 3-5 мм на метр длины, а диаметр берут больше, чем при принудительной циркуляции, обычно от 32-40 мм на основной магистрали.
У такой схемы есть весомое достоинство: она не зависит от электричества и продолжает греть дом даже при отключении света. Но она подходит только для небольших одноэтажных домов с компактной разводкой, потому что чем длиннее контур, тем слабее естественная тяга и тем медленнее прогреваются дальние радиаторы.
Принудительная циркуляция использует циркуляционный насос, который прогоняет теплоноситель по контуру с заданной скоростью независимо от уклона труб. Диаметр труб можно взять меньше (20-25 мм для отводов к радиаторам), система прогревается быстрее, и длина контура почти не ограничена. Расплата за это - зависимость от электричества: без насоса такая система не работает, поэтому в регионах с частыми отключениями стоит предусмотреть источник бесперебойного питания хотя бы на насос и автоматику котла.
Открытая и закрытая система отопления: в чём разница
В открытой системе расширительный бак стоит в верхней точке дома, чаще на чердаке, и сообщается с атмосферой через открытую горловину. Лишний объём теплоносителя при нагреве просто выходит в бак, а при остывании возвращается обратно. Плюс такой системы в простоте и дешевизне бака, минус - теплоноситель постепенно испаряется и контактирует с воздухом, из-за чего трубы и радиаторы быстрее ржавеют изнутри.
Закрытая система использует мембранный расширительный бак и держит контур под небольшим избыточным давлением, обычно 1-1,5 бар в холодном состоянии. Теплоноситель не контактирует с воздухом, поэтому в закрытой системе можно заливать не только воду, но и антифриз для отопления, что важно для дачных домов с периодическим проживанием. Сегодня в частном строительстве закрытые системы ставят значительно чаще открытых именно из-за долговечности и возможности использовать незамерзающий теплоноситель.
Тупиковая и попутная разводка труб
Эти два термина касаются двухтрубных и коллекторных систем и описывают, как трубы идут вдоль дома. При тупиковой разводке подающая труба тянется от котла к дальнему радиатору, а обратная возвращается тем же путём, поэтому длина контура для ближнего и дальнего прибора сильно различается. Из-за этого ближние радиаторы получают теплоноситель быстрее и с меньшим сопротивлением, и систему приходится балансировать вручную клапанами на каждом приборе.
При попутной разводке (её ещё называют схемой Тихельмана) обратная труба идёт в обратном направлении: радиатор, который получает теплоноситель первым по подаче, первым же отдаёт его в обратку. В результате суммарная длина контура через любой радиатор получается почти одинаковой, и система балансируется сама, без ручной подстройки на каждом узле. Расход трубы при этом на 15-20% больше, чем при тупиковой схеме, но для дома с 10 и более радиаторами такая переплата обычно окупается простотой наладки.
Как выбрать схему под площадь, этажность и планировку дома?
Для дома площадью до 80-100 кв м с 4-6 радиаторами обычно достаточно однотрубной разводки с принудительной циркуляцией: экономия на трубах ощутимая, а разница температур между приборами в коротком контуре небольшая. Для дома от 100 до 200 кв м с 8-15 радиаторами лучше подходит двухтрубная схема: она даёт равномерный прогрев и независимую регулировку каждой комнаты.
Двухэтажный дом чаще всего разбивают на два контура, по одному на этаж, каждый со своей парой труб и подключением к общему коллектору или к котлу напрямую. Это позволяет настроить разную температуру на первом и втором этаже и отключить контур одного этажа отдельно, если он временно не используется.
Коллекторную схему стоит рассматривать при новом строительстве или капитальном ремонте, особенно если в доме планируется тёплый пол хотя бы в одном помещении: тогда коллекторный узел всё равно понадобится, и логично завести на него и радиаторы. При выборе учитывайте не только площадь, но и то, сколько отдельных зон регулировки вам действительно нужно: переплачивать за коллекторную разводку в маленьком доме с открытой планировкой смысла немного.
Что нельзя делать в системе отопления самостоятельно и когда нужен специалист?
Разводку труб, установку радиаторов и монтаж коллекторного узла в большинстве случаев можно сделать своими руками, если есть базовые навыки работы с инструментом и понимание схемы. А вот несколько операций требуют специалиста с допуском, и здесь экономить не стоит.
Подключение и пуск газового котла, врезка в газопровод и установка газового счётчика выполняются только организацией, у которой есть допуск газовой службы. Самостоятельное вмешательство в газовое оборудование запрещено законом и опасно: ошибка в узле подключения газового котла может привести к утечке газа, отравлению угарным газом или взрыву. Проект газоснабжения и подключение котла к газовой сети всегда согласовываются отдельно.
Подключение циркуляционного насоса, автоматики котла и другого оборудования к электросети дома стоит доверить электрику, если вы не уверены в разводке щитка и заземлении. Насос и котёл потребляют заметную мощность, и ошибка в проводке (нет отдельного автомата, нет заземления, провод занижен по сечению) может привести к пожару или поражению током. Если система отопления проходит через несущие стены или перекрытия и требует штробления или сверления сквозных отверстий, глубину и место штробы стоит согласовать заранее: неверно рассчитанная штроба ослабляет несущую конструкцию и может вызвать трещину или обрушение части перекрытия.
Часто задаваемые вопросы
Какая схема отопления лучше для одноэтажного дома?
Для небольшого одноэтажного дома простой планировки подойдёт однотрубная система: она дешевле в монтаже и требует меньше труб. Но если в доме больше 6-8 радиаторов или площадь превышает 100-120 кв м, двухтрубная схема даёт более равномерный прогрев и позволяет регулировать каждый радиатор отдельно.
Чем однотрубная система отличается от двухтрубной?
В однотрубной системе теплоноситель идёт через все радиаторы последовательно по одной трубе, поэтому дальние батареи получают более остывшую воду. В двухтрубной подача и обратка разведены отдельными трубами к каждому радиатору, поэтому все приборы получают теплоноситель одинаковой температуры и их можно регулировать независимо.
Когда нужна коллекторная разводка отопления?
Коллекторную (лучевую) схему выбирают в новом строительстве, когда трубы можно спрятать в стяжку или стены: от коллектора к каждому радиатору идёт своя пара труб без соединений внутри пола. Это удобно для больших домов с несколькими этажами и разными зонами отопления, но увеличивает расход труб и стоимость монтажа.
Можно ли монтировать систему отопления с газовым котлом самостоятельно?
Разводку труб и установку радиаторов можно делать самому. А вот подключение газового котла, врезку в газопровод и пуск оборудования выполняет только организация с допуском газовой службы: самостоятельное вмешательство в газовое оборудование запрещено и опасно для жизни.
Что выбрать: естественную или принудительную циркуляцию?
Естественная циркуляция работает без насоса и электричества за счёт разницы плотности горячей и холодной воды, но требует уклона труб и подходит для небольших одноэтажных домов. Принудительная циркуляция с насосом прогревает дом быстрее и равномернее, работает при любой длине контура, но зависит от электричества.
