Насосная станция берет воду из скважины, колодца или магистрали со слабым напором и подает ее в дом уже под давлением, без ручного включения крана насоса каждый раз. Разберемся, как она устроена, какую станцию выбрать под конкретный дом или дачу и как подключить ее так, чтобы она не гоняла воду впустую и не выходила из строя раньше срока.
Коротко о главном
- Насосная станция - это насос, гидроаккумулятор, реле давления и обвязка с манометром и обратным клапаном в одном комплекте.
- Выбор станции держится на трех цифрах: производительность в литрах в минуту, напор в метрах и глубина всасывания, обычно до 8-9 метров у обычного поверхностного насоса.
- Для глубоких скважин нужен насос с выносным эжектором или отдельный погружной насос, стандартная станция воду с такой глубины не поднимет.
- Всасывающая труба должна идти без воздушных карманов, с обратным клапаном и фильтром, а сама станция - стоять в утепленном месте, иначе зимой ее разорвет замерзшей водой.
- Питание станции требует отдельной линии, розетки с заземлением и УЗО; новую линию и заземление при старой проводке лучше доверить электрику.
- Давление воздуха в гидроаккумуляторе проверяют и накачивают на 0,2-0,3 бар ниже давления включения реле - это самая частая причина частых включений насоса.
- Сухой ход убивает насос за считаные минуты, поэтому на источниках с ограниченным дебетом стоит отдельно поставить защиту от сухого хода.
Что такое насосная станция и когда она нужна?
Насосная станция - это готовый комплект из насоса, гидроаккумулятора (бака с воздушной подушкой), реле давления и обвязки с манометром и обратным клапаном. Она забирает воду из источника и держит в трубах постоянное давление, включаясь сама, когда воду начинают активно разбирать, и отключаясь, когда бак снова заполнен.
Чаще всего станция нужна в трех случаях: на даче без центрального водопровода, в частном доме на собственной скважине или колодце, и в домах с магистральным водопроводом, где давление слишком слабое для стиральной машины, посудомойки или душа с несколькими форсунками одновременно. Если в доме уже есть централизованный водопровод с нормальным напором, отдельная станция обычно не нужна, разве что для верхних этажей, куда насос повышения давления поднимет воду увереннее. Как насосная станция вписывается в остальную систему труб, разводку по этажам и точки разбора, проще увидеть в общем разборе водоснабжения частного дома.
На даче без центрального водопровода станция обычно идет в паре с автономной канализацией: как устроить и обслуживать эту часть хозяйства, отдельно разобрано в статье про септик для дачи.
Устройство насосной станции

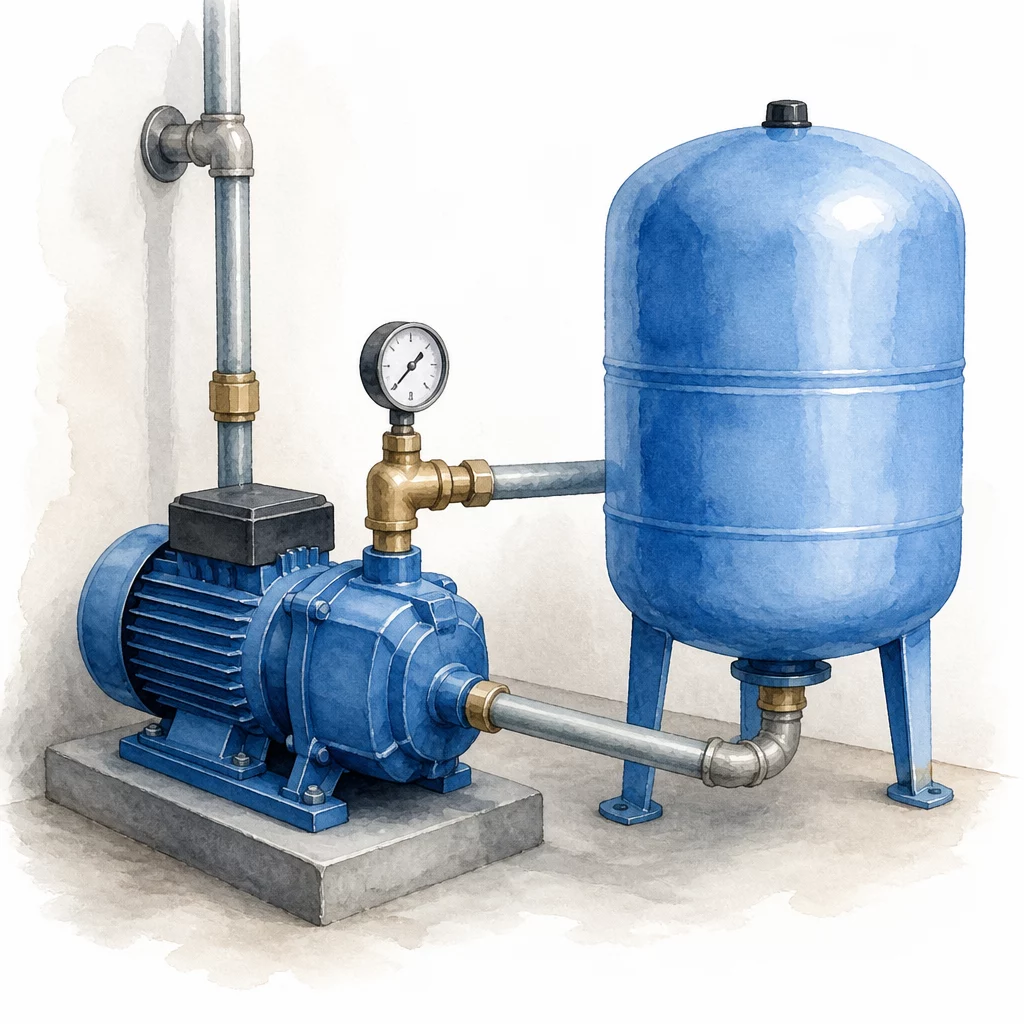

Внутри корпуса или рядом с ним стоит поверхностный насос, который создает разрежение и тянет воду по всасывающей трубе. Дальше вода идет в гидроаккумулятор - металлический бак, разделенный резиновой мембраной на две части: в одной вода, в другой сжатый воздух. Мембрана и давление воздуха работают как амортизатор: пока в баке остается запас воды под нужным давлением, насос отдыхает, и вода на кран идет прямо из бака.
Реле давления следит за давлением в системе и подает насосу команду на старт и стоп. Манометр показывает текущее давление, обратный клапан на конце всасывающей трубы держит воду в системе после остановки насоса и не дает ей стекать обратно в скважину. На бюджетных и на многих дачных станциях ставят еще эжектор - устройство, которое помогает поднять воду с большей глубины, чем позволяет обычное всасывание.
Как выбрать насосную станцию?
Три параметра определяют выбор: производительность, напор и глубина всасывания, плюс объем бака под конкретную нагрузку.
| Параметр | Значение | Почему это важно |
|---|---|---|
| Производительность | 40-50 л/мин для дачи, 60-80 л/мин и выше для дома | сколько точек разбора воды может работать одновременно |
| Напор | 30-45 метров у бытовых моделей | чем выше дом и дальше точка разбора, тем больше нужен запас |
| Глубина всасывания | около 8-9 метров от зеркала воды до насоса | предел для обычного поверхностного насоса без эжектора |
| Объем гидроаккумулятора | 19-24 литра для дачи, от 50 литров для дома с постоянным проживанием | насос включается реже и дольше служит |
Производительность измеряется в литрах в минуту или кубометрах в час и показывает, сколько воды станция может подать одновременно на все открытые точки. Для дачного домика с одним санузлом и периодическим поливом обычно достаточно меньшего значения из таблицы выше. Для дома, где душ, стиральная машина и кухонный кран могут работать вместе, лучше брать станцию с запасом по производительности.
Напор - это высота, на которую насос способен поднять воду. Чем выше дом и дальше самая удаленная точка разбора, тем больше запас напора нужен, иначе на втором этаже будет слабая струя.
Глубина всасывания у стандартного поверхностного насоса ограничена физикой процесса - конкретное значение смотрите в таблице выше. Если вода в скважине или колодце залегает глубже, обычная станция ее просто не поднимет, и нужен либо насос с выносным эжектором, либо отдельный погружной насос.
Объем гидроаккумулятора выбирают под режим использования: чем больше бак, тем реже включается насос, а значит и дольше служит. Конкретные цифры для сезонной дачи и для дома с постоянным проживанием даны в таблице выше.
Виды насосов и их пределы по глубине
Поверхностные насосы без эжектора - самый распространенный и недорогой вариант, но их предел по всасыванию - те самые 8-9 метров, и работают они относительно тихо.
Насосы с выносным эжектором опускают отдельно от станции прямо в скважину или колодец на глубину до 20-45 метров в зависимости от модели. Плата за увеличенную глубину - более шумная работа и заметно ниже энергоэффективность: такой насос потребляет больше при той же подаче воды.
Если скважина глубже 8-9 метров до динамического уровня воды (уровня при откачке, а не в покое), выбор часто смещается в сторону отдельного погружного насоса вместо классической поверхностной станции с эжектором - это отдельная тема расчета по дебету и глубине. Как определяется этот уровень и что вообще нужно знать о самой скважине перед покупкой оборудования, подробно разобрано в материале про скважину на воду.
Схема подключения к скважине или колодцу
Порядок действий обычно такой.
- На конец всасывающей трубы ставят обратный клапан с сетчатым фильтром и опускают трубу в воду так, чтобы она была на 30-50 см выше дна источника (чтобы не тянуть ил и песок) и на 30-50 см ниже минимального уровня воды даже в сухой сезон.
- Трубу от источника до станции прокладывают с небольшим уклоном в сторону станции, без провисов и воздушных карманов - каждый такой карман это риск, что насос не сможет нормально всосать воду.
- Резьбовые соединения герметизируют лентой или нитью: любая, даже небольшая, неплотность на всасывающей магистрали превращается в подсос воздуха и мешает станции набрать давление.
- Саму станцию ставят в отапливаемом помещении, кессоне или утепленном приямке: при минусовой температуре вода в баке и в корпусе насоса замерзает и способна разорвать корпус, поэтому утепление приямка на зиму - не факультативная мера, а обязательная, если станция не находится в доме.
- Перед первым включением корпус самовсасывающего насоса обычно нужно залить водой через специальное отверстие - без этого насос может не запуститься, работая всухую.
Дальше от станции вода уходит в магистральную разводку дома, и то, как она расходится по сантехническим приборам в конкретных помещениях, лучше смотреть отдельно в материале про разводку труб в санузле.
Электробезопасность при подключении
Насосная станция работает от обычной сети 220 В, но стоит она в помещении с повышенной влажностью, а иногда прямо рядом с водой, поэтому требования к электрике здесь строже обычных бытовых. Питание должно идти по отдельной линии от щитка через свой автоматический выключатель, розетка должна быть с заземляющим контактом, а перед розеткой обязательно устройство защитного отключения (УЗО) с током срабатывания 10-30 мА. Корпус самой станции заземляется автоматически через контакт вилки, если розетка и линия смонтированы правильно.
Место монтажа розетки тоже имеет значение: в подвале, кессоне или приямке, где стоит станция, ее лучше поднять повыше от возможного подтопления - нормы и практика размещения разобраны в материале про высоту розеток и выключателей.
Здесь есть четкая граница, где заканчивается работа своими руками. Если проводка в доме старая, щиток не разделен на группы, или в помещении для станции вообще нет розетки с заземлением, прокладку новой линии, установку УЗО и организацию заземления нужно доверить электрику с допуском. Самостоятельное вмешательство в разводку щитка и в существующую электропроводку рядом с водой - это риск удара током при следующем касании влажного оборудования и риск пожара от неправильно рассчитанной самодельной линии. А вот подключить уже готовую станцию к исправной розетке с заземлением, просто вставив вилку в розетку по инструкции производителя, можно и без электрика.
Настройка реле давления и накачка гидроаккумулятора
Реле давления работает по двум порогам: давлению включения насоса (обычно 1,5-1,8 бар) и давлению выключения (обычно 2,8-3,5 бар). Разница между ними, как правило, составляет 1-1,5 бар и задается отдельной регулировочной гайкой на реле, вторая гайка сдвигает сразу обе границы вверх или вниз.
До первого запуска в гидроаккумулятор нужно накачать воздух через ниппель, похожий на автомобильный, обычным насосом с манометром. Давление воздуха проверяют и накачивают при отключенной от сети станции и сброшенном давлении воды в системе (кран открыт, вода стекла), а нужное значение - на 0,2-0,3 бар ниже давления включения реле. Если этот запас воздуха слишком мал или ушел со временем, мембрана прогибается почти сразу после остановки насоса, и он снова запускается через считаные секунды.
Типичные неисправности
Частые короткие включения и выключения почти всегда говорят о недостаточном давлении воздуха в баке или о том, что мембрана порвана и не держит воздух вообще - если при накачке из ниппеля идет вода, а не воздух, мембрану нужно менять.
Если станция не отключается сама и работает непрерывно, причины обычно в одном из четырех мест: засорен сетчатый фильтр на всасывании, есть подсос воздуха через неплотное соединение или трещину в трубе, изношено рабочее колесо насоса, либо реле давления сбилось с настройки и не видит, что нужное давление уже набрано.
Сухой ход - самая быстрая по последствиям неисправность: если насос всасывает воздух вместо воды, он не охлаждается и способен перегреться и выйти из строя за 10-15 минут работы. Поэтому на станциях без встроенной защиты от сухого хода стоит отдельно поставить реле уровня или датчик давления, который остановит насос при отсутствии воды, особенно если источник - колодец с ограниченным дебетом, который в жаркое лето может пересыхать.
Обслуживание насосной станции и продление срока службы
Раз в сезон стоит проверять давление воздуха в гидроаккумуляторе, снимать и промывать сетчатый фильтр на входе, осматривать резьбовые соединения на герметичность и слушать, не изменился ли звук работы насоса. Если помещение со станцией не отапливается зимой, воду из системы на холодный период сливают, а утепление приямка снижает этот риск, но не убирает его полностью в сильные морозы.
При аккуратной эксплуатации бытовая насосная станция работает 7-10 лет, при этом мембрана бака и реле давления обычно требуют замены раньше самого насоса - это недорогие и заменяемые детали, а не повод менять всю станцию целиком.
Часто задаваемые вопросы
Какую насосную станцию выбрать для дачи? Для дачи с сезонным проживанием и небольшим расходом воды обычно достаточно станции с баком на 19-24 литра и насосом малой мощности. Для дома с постоянным проживанием и несколькими точками разбора воды лучше взять станцию с баком от 50 литров и более высокой производительностью, чтобы насос реже включался.
Почему обычная насосная станция не поднимает воду глубже 8 метров? Стандартный поверхностный насос ограничен физическим пределом всасывания около 8-9 метров. Для большей глубины нужна станция с выносным эжектором, который опускают в скважину или колодец отдельно от самого насоса, либо отдельный погружной насос.
Почему насосная станция часто включается и выключается? Чаще всего дело в низком давлении воздуха в гидроаккумуляторе: мембрана прогибается раньше времени, и насос запускается почти сразу после остановки. Нужно проверить давление в баке манометром при отключенной станции и сброшенном давлении воды, затем накачать бак до значения на 0,2-0,3 бар ниже давления включения реле.
Что делать, если насосная станция не отключается сама? Стоит проверить реле давления и всасывающую магистраль: если насос не набирает нужное давление и работает непрерывно, возможен засор фильтра, подсос воздуха в трубе, износ насоса или сбитая настройка реле. Если причину не удалось найти самостоятельно, лучше вызвать специалиста, чтобы не сжечь двигатель.
Нужен ли электрик для подключения насосной станции? Розетку с заземлением и отдельным УЗО для влажного помещения безопаснее доверить электрику, особенно если проводка старая или щиток не разбит на группы. Саму станцию к уже готовой и исправной розетке можно подключить самостоятельно по инструкции производителя.
Как продлить срок службы насосной станции? Раз в сезон проверять давление в гидроаккумуляторе, чистить сетчатый фильтр на входе, следить за герметичностью соединений и не допускать работы насоса без воды - сухой ход быстро выводит двигатель из строя.
