Разводка труб решает, сколько воды дойдет до крана, что случится с давлением, если включить сразу душ и стиральную машину, и куда потом лезть, если труба потечет за отделкой. Это как раз тот этап ремонта, который не видно в готовом санузле, зато его последствия видны каждый день - либо в виде удобства, либо в виде вскрытой плитки.
Коротко о главном
- Схему разводки рисуют до штробления стен и заливки стяжки, а не по ходу монтажа.
- Тройниковая разводка дешевле, коллекторная дает стабильное давление и независимый ремонт каждой точки.
- Подводка к прибору - от 16-20 мм, магистральные участки - от 25 мм; труба к коллектору не должна быть уже суммы отходящих труб.
- Уклон канализации: около 3 см на метр для труб 50 мм и около 2 см на метр для труб 110 мм.
- Ревизию на стояке ставят с открытым доступом, а не за глухим коробом.
- Опрессовку системы делают до закрытия труб стяжкой или плиткой, а не после.
- Врезка в общедомовой стояк - только через управляющую компанию и специалиста с допуском, самостоятельно можно работать лишь после первого запорного вентиля в квартире.
Что такое разводка труб и зачем нужна схема перед ремонтом?
Разводка - это трассировка труб от точки ввода (стояка, счетчика, коллектора) до каждого сантехнического прибора: унитаза, раковины, ванны или душа, стиральной машины. Схему рисуют до того, как штробить стены или заливать стяжку, а не по ходу дела.
На схеме отмечают расположение всех приборов, точки подключения, диаметры труб на каждом участке и способ прокладки - открытая, в штробе или под стяжкой. Без этого монтажник действует на глаз, а любая ошибка потом обходится в разборку готовой отделки. Если санузел совмещен с работами по гидроизоляции пола, схему разводки и план гидроизоляции под плитку стоит согласовать заранее: трубы под стяжкой должны укладываться до заливки гидроизоляционного слоя, а не поверх него.
Последовательная и коллекторная разводка: чем отличаются
Тройниковая (последовательная) схема - труба идет от одного прибора к другому, а к каждой точке подключения ставится тройник. Это классика для небольших санузлов: меньше материала, проще монтаж, ниже цена. Минус в том, что все приборы сидят на одной ветке, и если открыть сразу два крана, давление в обоих просядет. Течь на одном участке чаще всего означает перекрытие воды для всей ветки.

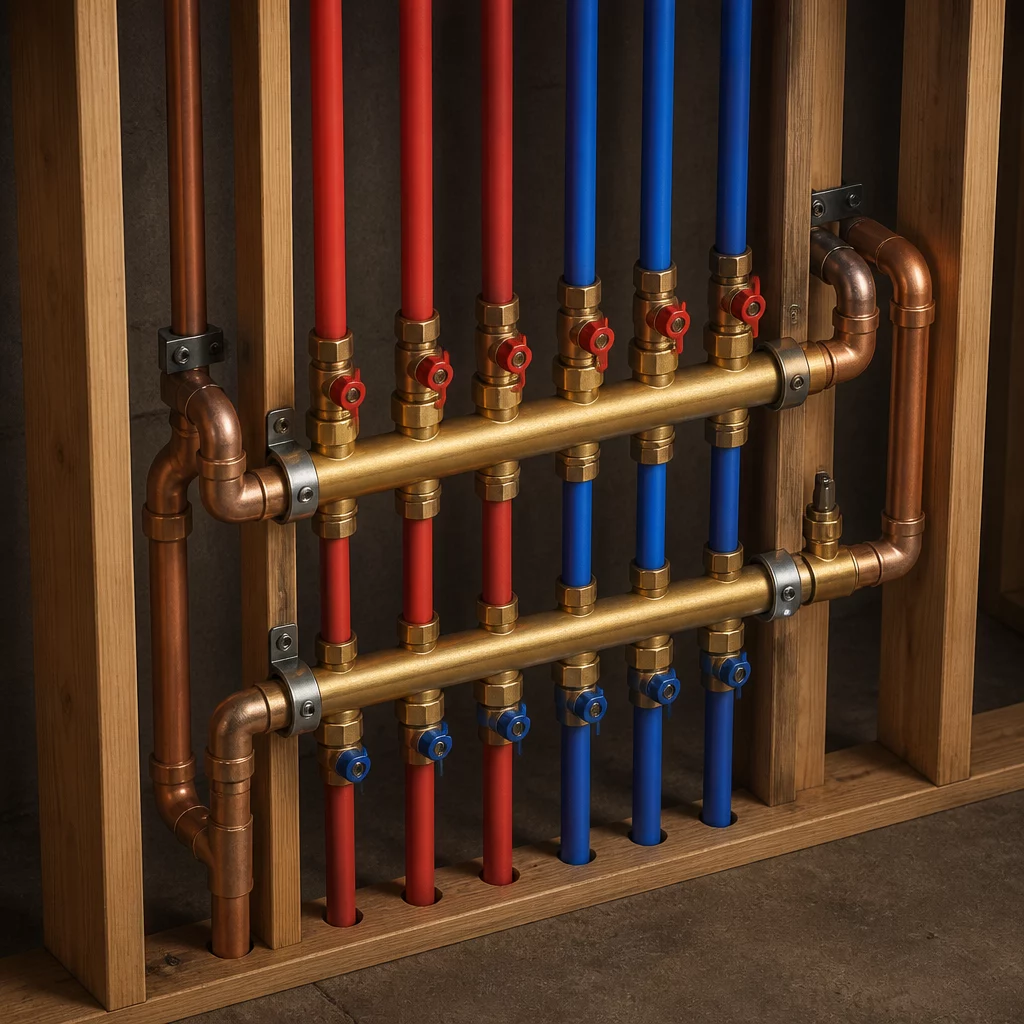

Коллекторная схема - от общего коллектора (гребенки) к каждому прибору идет своя отдельная труба. Давление у каждой точки стабильное независимо от того, сколько приборов работает одновременно, а ремонт одного смесителя не оставляет без воды весь санузел. Обратная сторона - больше метров трубы, коллектор с запорной арматурой на каждый выход и, как следствие, выше стоимость материалов и монтажа.
Как выбрать схему разводки для ванной и туалета?
Для маленького санузла с одной-двумя точками смысла в коллекторе немного - переплата не окупится. А вот когда в помещении несколько потребителей воды (ванна, раковина, стиральная машина, полотенцесушитель), да еще планируется скрытая прокладка под стяжкой, коллекторная схема оправдана: меньше соединений в недоступном месте, значит меньше риск скрытой протечки.
Есть и смешанный вариант: коллектор ставят на группу приборов с повышенным расходом (душ, ванна), а туалет и раковину разводят тройниковой схемой попроще. Это компромисс по цене, который часто выбирают при ремонте типовой квартиры. Если в санузле планируется душевая кабина, а не ванна, стоит заранее свериться с тем, как выбрать душевую кабину: размеры поддона и точка слива влияют на разводку канализации под стяжкой.
Материалы и диаметр труб для водопровода
Для внутриквартирной разводки чаще всего берут полипропилен (PPR) или трубы из сшитого полиэтилена (PEX), а металлопластик занимает промежуточное положение между ними.
| Материал | Монтаж | Особенности |
|---|---|---|
| Полипропилен (PPR) | Пайка специальным аппаратом | Стыки монолитные, труба жесткая, не терпит резких изгибов |
| PEX (сшитый полиэтилен) | Пресс-фитинги или обжимные фитинги | Гнется, при скрытой прокладке меньше поворотных узлов |
| Металлопластик | Гнется руками | Менее устойчив к продавливанию фитинга при небрежном монтаже |
Гибкость PEX и меньшее число поворотных узлов при скрытой прокладке означают меньше потенциальных мест протечки, а жесткость полипропилена приходится закладывать в схему заранее.
По диаметру ориентир простой: подводка к отдельному прибору - 16-20 мм, участки, где сходится несколько потребителей, и стояковые отводы - от 25 мм. Труба, которая заходит в коллектор, должна быть по сечению не меньше суммы отходящих от него труб, иначе на пике разбора воды коллектор сам станет узким местом системы. Для частного дома, где вода приходит не из стояка, а от скважины или магистрали, диаметр подающей трубы считают уже на этапе ввода - подробнее об этом в статье про водоснабжение частного дома.
Монтаж коллекторного узла и подключение сантехники
Коллектор ставят в удобном для обслуживания месте - в шкафу, нише или под съемным коробом, но не наглухо в стене. На каждый выход коллектора монтируют отдельный шаровой кран: это позволяет перекрыть, скажем, воду на стиральную машину, не отключая остальную сантехнику. Перед коллектором обязательно ставят фильтр грубой очистки и по возможности редуктор давления - это резко снижает риск гидроудара, который убивает пластиковые фитинги и резиновые уплотнения быстрее всего остального.
От коллектора до прибора трубу лучше прокладывать одним куском без промежуточных соединений - каждый лишний фитинг под стяжкой или в штробе это потенциальная точка протечки, до которой потом не добраться без вскрытия отделки. При подключении конкретных приборов, например унитаза, важно выдержать расстояние от стены и высоту выпуска: если планируется замена сантехники, стоит заранее свериться со схемой в статье про установку унитаза, чтобы точка подключения воды совпала с реальным расположением прибора, а не осталась замурованной в стене не там, где нужно.
Разводка канализации: уклон труб и подбор диаметра
Канализация работает самотеком, поэтому без правильного уклона она не работает вообще - вода просто не будет уносить с собой стоки, и труба начнет забиваться. Ориентировочные цифры: для труб диаметром 50 мм уклон берут около 3 см на метр длины, для труб 110 мм - около 2 см на метр. Правило простое: чем меньше диаметр, тем больше должен быть уклон.
Слишком маленький уклон дает застой и постоянные засоры, а вот слишком большой уклон тоже вреден: вода уходит быстрее твердых частиц, и они остаются в трубе. Диаметр подбирают по типу прибора: для унитаза нужна труба 100-110 мм, для раковины и ванны обычно хватает 40-50 мм. Если для унитаза выбрана скрытая инсталляция, точку подключения канализации сверяют по её раме - это разобрано в статье про инсталляцию для унитаза. Смешивать эти линии в общий стояк нужно через правильные фитинги с учетом направления потока, а не произвольными тройниками.
Ревизия на канализационном стояке: зачем нужна и где ставить
Ревизия - это лючок с крышкой, врезанный в трубу стояка, через который можно прочистить засор тросом, не разбирая всю систему. Без ревизии засор ниже точки доступа означает вскрытие стены или вызов специалистов с оборудованием через соседей снизу, что не всегда возможно быстро.
Ревизию ставят на каждом этаже рядом со стояком, обычно на высоте 90-100 см от пола, и обязательно оставляют к ней свободный доступ - за глухим коробом или наглухо зашитой плиткой она теряет смысл. Если стояк меняется или переносится в рамках ремонта, вопрос установки ревизии стоит решить сразу, а не потом, когда стены уже закрыты отделкой.
Порядок монтажа разводки: от стояка до точек подключения
Работы идут в такой последовательности:
- Подключение к стояку и вводу воды.
- Монтаж коллектора (если он есть) и магистральных участков.
- Разводка труб к каждой точке подключения.
- Опрессовка системы под давлением.
- Штробление под финальную заделку или заливка стяжки поверх труб - только после успешной опрессовки.
Проверять систему на герметичность нужно ДО того, как трубы окажутся скрыты за плиткой или под стяжкой: течь, найденную после отделки, устранять в разы дороже и дольше.
Полипропиленовые стыки после пайки должны остыть без нагрузки минимум несколько минут, пресс-фитинги проверяют визуально на равномерность обжима. Опрессовку держат под рабочим давлением не меньше 30 минут, наблюдая за манометром - падение давления сигнализирует о негерметичном соединении, которое нужно найти и переделать до закрытия стен.
Допуски и границы самостоятельных работ на общедомовом стояке
Здесь проходит четкая граница. Все, что находится после первого запорного вентиля на отводе от стояка, то есть внутри квартиры, - это ваша зона, и разводку в ней можно делать самостоятельно или заказывать у любого мастера. А вот врезка в сам общедомовой стояк, замена стояковых труб, работы в местах общего пользования и любое вмешательство в общедомовые коммуникации требуют согласования с управляющей компанией и должны выполняться специалистом с соответствующим допуском.
Причина не в бюрократии: неправильная врезка в стояк может обесточить систему водоотведения или водоснабжения для нескольких квартир сразу, а ошибка при демонтаже старого стояка иногда приводит к протечке на нижние этажи, за которую отвечать придется по суду. Если по плану ремонта требуется перенос или замена стояка, самостоятельно к этой части лучше не подступаться - решение принимает и согласовывает управляющая компания, а монтаж ведет аттестованный сантехник.
Частые ошибки при разводке труб в санузле
Заниженный уклон канализации - самая частая причина постоянных засоров в первый же год после ремонта. Вторая по частоте ошибка - лишние соединения в скрытой прокладке: каждый дополнительный фитиг под стяжкой это риск, который проявится не сразу, а через месяцы, когда добраться до него будет сложно. Третья - экономия на диаметре подводящей трубы к коллектору, из-за чего при одновременной работе двух-трех приборов давление резко падает даже в коллекторной схеме.
Отдельно стоит ошибка с ревизией: ее либо не ставят вовсе, либо закрывают наглухо декоративным коробом без ревизионного люка. И последняя типичная проблема - опрессовку пропускают, чтобы сэкономить время, а трубу закрывают стяжкой или плиткой сразу. Именно эта экономия чаще всего оборачивается вскрытием готового ремонта в первые полгода эксплуатации.
Часто задаваемые вопросы
Какая разводка труб лучше для ванной и туалета: коллекторная или тройниковая? Тройниковая (последовательная) разводка дешевле и проще в монтаже, но при одновременном включении нескольких приборов давление в системе падает. Коллекторная разводка дороже и требует больше труб, зато каждый прибор получает воду по отдельной линии со стабильным давлением, а ремонт одного крана не отключает всю ванную. Для скрытой прокладки под стяжкой или в стене коллекторная схема предпочтительнее из-за минимума соединений.
Какой уклон нужен для канализационной трубы в санузле? Для труб диаметром 50 мм уклон обычно берут около 3 см на метр длины, для труб 110 мм - около 2 см на метр. Чем меньше диаметр трубы, тем больше должен быть уклон, иначе вода не будет уносить с собой стоки и труба начнет засоряться.
Из какого материала делать разводку водопровода в квартире? Чаще всего используют полипропиленовые трубы (нужны паяльник и фитинги) или трубы из сшитого полиэтилена PEX с пресс-фитингами. Для скрытой прокладки под стяжкой или в стене предпочтительнее PEX и металлопластик - у них меньше соединений, а значит меньше риск протечки в недоступном месте.
Зачем нужна ревизия на канализационном стояке? Ревизия - это лючок с крышкой на стояке, через который прочищают засор без разборки всей системы. Если ее нет и труба забилась, придется вскрывать стену или вызывать специалистов с тросом через соседей снизу.
Можно ли самому подключаться к общедомовому стояку канализации и водоснабжения? До первого запорного вентиля на отводе от стояка работы считаются внутриквартирными, их можно делать самостоятельно. Врезку в сам стояк, замену стояковых труб и работы в местах общего пользования нужно согласовывать с управляющей компанией и поручать сантехнику с допуском.
