Электрический тёплый пол: кабель, маты и плёнка
Сравниваем кабель, нагревательные маты и инфракрасную плёнку для тёплого пола: чем отличаются, как подключить и что учесть при монтаже и выборе мощности.
Электрический тёплый пол выпускают в трёх видах: нагревательный кабель, готовые маты и инфракрасная плёнка. Все три греют пол и работают от обычной электросети, но ведут себя по-разному на этапе монтажа и потом, через несколько лет, когда встаёт вопрос ремонта или замены. Разберём, чем они отличаются и как выбрать вариант под конкретное помещение и напольное покрытие.
Коротко о главном
- Кабель в стяжке служит дольше всех вариантов, но поднимает пол на 6-8 см и требует 3-4 недели на высыхание стяжки.
- Кабельные маты - компромисс: монтаж в слое клея за один день, толщина пирога почти не меняется.
- Инфракрасная плёнка кладётся без стяжки и запускается сразу после укладки покрытия, но служит в среднем меньше кабеля.
- Под плитку чаще берут кабель или маты, под ламинат, линолеум и ковролин - плёнку или маты пониженной мощности.
- Для основного отопления нужно 150-180 Вт на м², для подогрева при рабочих радиаторах - 100-130 Вт на м².
- Отдельное УЗО на 30 мА и правильное сечение провода обязательны в любом случае, экономить на этом нельзя.
- Разводку от щитка и работу с вводным автоматом в старой проводке доверяют электрику с допуском, а не делают самостоятельно.
Виды электрического тёплого пола: нагревательный кабель, маты и инфракрасная плёнка

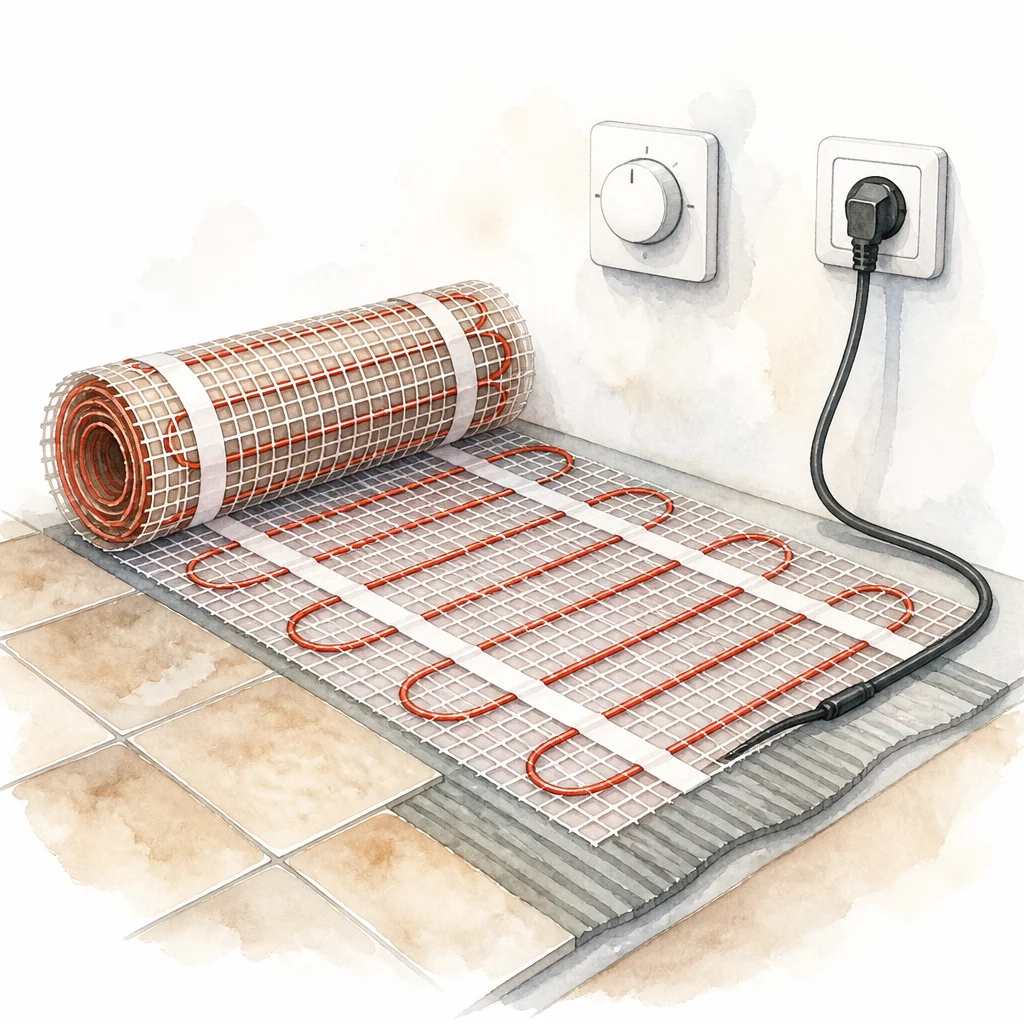

Нагревательный кабель - это одножильный или двужильный провод с резистивной жилой, который укладывают петлями по полу и заливают стяжкой. Кабельные маты - тот же кабель, но уже закреплённый змейкой на сетке с фиксированным шагом: их просто раскатывают по полу, как рулон, без расчёта расстояния между витками. Инфракрасная плёнка работает иначе: внутри неё карбоновые полосы, которые излучают тепло, а не просто нагревают воздух вокруг провода. Кладут её без стяжки, прямо под финишное покрытие.
Есть ещё стержневые маты - разновидность кабельных, но с параллельно соединёнными стержнями вместо одной непрерывной жилы. Если один стержень повреждён, остальные продолжают работать, тогда как у обычного кабеля обрыв в любой точке отключает всю секцию. Для санузлов и кухни это не всегда критично, а вот в спальне или гостиной с мебелью такая надёжность оправдана.
Нагревательный кабель и кабельные маты: устройство и когда выбирают
Кабель укладывают на этапе капитального ремонта, до стяжки.
- Кладут теплоизоляцию с отражающим слоем.
- Крепят монтажную ленту или сетку, по ней раскладывают кабель с нужным шагом и фиксируют.
- Укладывают датчик температуры в гофротрубке между витками кабеля, ближе к центру комнаты.
- Заливают всё стяжкой толщиной от 3 до 5 см (расход смеси на такую толщину есть в статье расход наливного пола и смеси для стяжки на м2).
Общая толщина пирога с учётом изоляции и стяжки обычно съедает 6-8 см высоты помещения, поэтому этот вариант нужно закладывать в проект заранее.
Плюс кабеля в стяжке - равномерный прогрев и большой срок службы, производители заявляют 20-30 лет при правильном монтаже. Минус - долгое высыхание стяжки, от 3 до 4 недель, и запуск системы только после полного набора прочности бетона, иначе кабель может выйти из строя от температурных напряжений в сыром растворе.
Кабельные маты выбирают, когда стяжку заливать не хочется или высота пола ограничена: их можно положить прямо в слой плиточного клея. Это удобно в ремонте без демонтажа старого пола, особенно в ванной, где каждый сантиметр высоты на счету.
Инфракрасная плёнка: принцип работы и чем отличается от кабеля
Плёнка состоит из карбоновых нагревательных полос, вклеенных между двумя слоями лавсановой плёнки, с медными или серебряными шинами по краям. Она подключается параллельно, поэтому повреждение одной полосы не выводит из строя весь пол - в отличие от простого одножильного кабеля. Укладывают плёнку без стяжки: на подложку, затем сама плёнка, сверху защитная пленка или фанера под плитку, и уже финишное покрытие.
Главное отличие от кабеля - способ передачи тепла. Кабель в основном греет через контакт: тепло идёт от провода в стяжку, а от стяжки в воздух и предметы. Плёнка часть тепла отдаёт инфракрасным излучением, поэтому ощущение прогрева появляется быстрее, хотя сама плёнка при этом не обязательно горячее кабеля.
Из-за отсутствия стяжки плёнка проще в монтаже и запускается сразу после укладки покрытия, без недель ожидания. Но и служит она в среднем меньше, чем кабель в бетоне: 10-15 лет у большинства производителей против 20-30 у кабеля. При выборе покрытия и системы обогрева полезно заранее посмотреть общий разбор вариантов - в статье какой тёплый пол выбрать собраны критерии для разных типов помещений.
Сравнение кабеля, матов и плёнки: цена, монтаж, высота пола, срок службы
| Вариант | Цена за материал | Время монтажа | Высота пола |
|---|---|---|---|
| Кабель в стяжке | Дешевле по материалу | Демонтаж пола, теплоизоляция, армирование, заливка, ожидание высыхания | Плюс 6-8 см |
| Кабельные маты | Дороже кабеля за метр | Один день | Плюс 1-1,5 см (толщина клея) |
| Инфракрасная плёнка | Близка по цене к матам | Самая быстрая укладка | Почти не поднимает уровень пола |
Кабель в стяжке дешевле по материалу, но экономия компенсируется трудозатратами: демонтаж старого пола, теплоизоляция, армирование сеткой и заливка отнимают время, а стяжке ещё нужно набрать прочность перед запуском.
Кабельные маты - компромисс между ценой и удобством: доплата за метр окупается скоростью монтажа и почти нулевой прибавкой к высоте пола.
Плёнка требовательна к качеству основания: неровности и трещины в старом покрытии могут повредить полосы при точечной нагрузке, например от ножки шкафа. При этом в сроке службы она уступает обеим кабельным системам.
Если решение зависит именно от финишного покрытия, а не от бюджета или сроков ремонта, проще отталкиваться от конкретной задачи - подробный разбор для плитки есть в статье тёплый пол под плитку.
Какой электрический тёплый пол выбрать под плитку, ламинат и линолеум?
Под плитку и керамогранит подходят все три варианта, но чаще берут кабель или маты в слое клея: плитка хорошо переносит нагрев через стяжку, а инерционность кабельной системы (она медленно нагревается и медленно остывает) для плитки скорее плюс, чем минус. Плёнку под плитку кладут только специальную, с усиленной защитой от влаги и механической нагрузки - обычная бытовая плёнка для этого не рассчитана.
Под ламинат и линолеум лучше подходит плёнка или маты с пониженной удельной мощностью, около 100-150 Вт на квадратный метр. У ламината и линолеума есть ограничение по максимальной температуре поверхности, обычно 27-28 градусов, и производители напольных покрытий прямо указывают это в инструкции. Слишком мощный кабель под ламинатом может привести к деформации досок и появлению щелей - похожие последствия перегрева разобраны в статье вздулся ламинат: причины и что делать.
Под ковролин с невысоким ворсом также чаще берут плёнку: она не поднимает высоту пола и не требует замены покрытия целиком.
Расчёт мощности: сколько ватт на квадратный метр нужно для разных помещений
Мощность подбирают исходя из того, будет ли тёплый пол основным отоплением или просто подогревом при работающих радиаторах.
Для основного отопления в помещении с нормальной теплоизоляцией закладывают 150-180 Вт на квадратный метр. Если утепление слабое - старый дом, холодный первый этаж, угловая комната - мощность поднимают до 180-200 Вт.
Для дополнительного подогрева пола, когда радиаторы и так держат температуру в комнате, хватает 100-130 Вт на квадратный метр. Это типичный вариант для ванной и кухни в квартире с центральным отоплением.
Площадь для расчёта берут не всю площадь комнаты, а только свободный пол: вычитают места под шкафами, кухонными гарнитурами, ванной и другой мебелью без просвета для циркуляции воздуха. Под такими зонами кабель или мат не укладывают - там тепло просто не найдёт выхода, а сама секция будет перегреваться.
Как подключить электрический тёплый пол через терморегулятор и датчик температуры?
Терморегулятор ставят на отдельную линию от распределительного щита, через УЗО. Провод питания заводят в клеммы терморегулятора, к нему же подключают датчик температуры пола (тот самый, что уложен в гофротрубке между витками кабеля или под плёнкой) и силовой кабель самого нагревательного элемента.
Порядок подключения по инструкции производителя такой:
- Обесточивают линию.
- Подключают провода датчика к соответствующим клеммам терморегулятора (обычно они маркированы отдельно от силовых).
- Подключают силовые провода нагревательного элемента, соблюдая фазу и ноль.
- В последнюю очередь подают питание на сам терморегулятор от щита.
- После сборки, перед закрытием стяжки или укладкой финишного покрытия, проверяют сопротивление нагревательного кабеля мультиметром и сравнивают с паспортным значением: если цифра сильно отличается, значит кабель повреждён при монтаже, и лучше найти это до заливки бетона, а не после.
Датчик температуры важен не меньше самого кабеля: без него терморегулятор ориентируется только на температуру воздуха, включает и выключает пол реже, чем нужно, и может допускать перегрев покрытия в точке установки датчика или недогрев в остальной комнате.
Электробезопасность при монтаже: УЗО, заземление, сечение кабеля и когда подключение нужно доверить электрику
Тёплый пол - это мощная нагрузка, которая почти всегда стоит во влажных зонах: ванной, кухне, иногда в прихожей с мокрой уборкой. Для таких линий обязательно отдельное УЗО на 30 мА (или дифавтомат с этой характеристикой): оно отключает питание при малейшей утечке тока через повреждённую изоляцию, прежде чем это почувствует человек. Экономить на этом узле не стоит - разница в цене между исправным УЗО и его отсутствием несопоставима с риском поражения током.
Сечение провода питающей линии подбирают по суммарной мощности тёплого пола с запасом, а не по минимуму: слишком тонкий провод греется сам, отдельно от кабеля тёплого пола, и это лишний источник пожарной нагрузки в стене или под стяжкой, где обнаружить нагрев вовремя невозможно. Заземление экранированного кабеля и матов обязательно, а не по желанию: экран отводит наведённый ток при повреждении изоляции, и без заземления эта защита просто не работает.
Здесь есть чёткая граница. Подключить сам терморегулятор и датчик по инструкции производителя, если линия с УЗО уже разведена и провод подходящего сечения уже проложен, - задача, которую способен выполнить человек, знакомый с электромонтажом. А вот разводку от щитка, расчёт и замену вводного автомата, прокладку новой линии в старой квартире с алюминиевой проводкой без заземляющего контура - это работа для электрика с допуском. Ошибка в сечении провода, в расчёте нагрузки на автомат или в подключении заземления не всегда проявляется сразу: она может годами не давать о себе знать и разом обернуться коротким замыканием, перегревом проводки в стене или поражением током при контакте с мокрым полом. Если в доме старая проводка или щиток без свободных мест под отдельный автомат для тёплого пола - сначала консультация электрика, потом покупка системы. О том, как грамотно развести питание и вывести отдельную розетку под такую нагрузку, есть отдельный разбор в статье подключение розетки и выключателя.
Типичные ошибки при выборе и монтаже электрического тёплого пола
Кладут кабель без теплоизоляции под ним - в этом случае значительная часть тепла уходит вниз, в перекрытие или к соседям снизу, а не в комнату, и счёт за электричество растёт без роста комфорта.
Укладывают мебель на зону с кабелем или матом без зазора для вентиляции - шкаф или холодильник, поставленные прямо на такую зону, перегревают участок покрытия и сам нагревательный элемент, что сокращает срок его службы.
Заливают стяжку и включают систему раньше срока - минимум 21-28 дней в зависимости от состава смеси и температуры в помещении. Ранний запуск при неполностью высохшей стяжке может повредить кабель термическими напряжениями и точно ухудшит равномерность прогрева в будущем.
Экономят на датчике температуры или ставят его вплотную к стене - показания в этом случае не отражают реальную температуру пола в центре комнаты, и терморегулятор работает по неверным данным.
Не проверяют сопротивление кабеля перед заливкой стяжки - если в кабеле есть повреждение, дефект обнаружат только после заливки, когда исправить что-то без демонтажа стяжки уже невозможно.
Берут одну и ту же удельную мощность для всех помещений без учёта покрытия и назначения комнаты - в результате под ламинатом пол либо перегревается и портит покрытие, либо система работает на пределе и всё равно не даёт нужного комфорта.
Сколько стоит электрический тёплый пол и расход электроэнергии в месяц?
Комплект кабельного тёплого пола на 5-6 квадратных метров с терморегулятором обходится дешевле матов той же площади, но экономия на материале компенсируется работой: заливка стяжки, армирование, простой помещения на месяц. Маты и плёнка на ту же площадь стоят ближе друг к другу, а разница в цене больше зависит от бренда и толщины, чем от типа системы.
Реальный расход электроэнергии заметно ниже номинальной мощности, потому что терморегулятор включает нагрев не постоянно, а циклами - поддерживает заданную температуру и отключается, когда она достигнута. На практике система с номинальной мощностью 150 Вт на квадратный метр в режиме поддержания комфортной температуры потребляет в среднем 30-60% от этой цифры в пересчёте на месяц, в зависимости от теплоизоляции помещения, времени года и того, насколько плотно закрыты окна и двери. Для ванной площадью 5 м² при мощности 150 Вт на м² это ориентировочно 30-60 кВт·ч в месяц в холодный сезон - величина, которую легко проверить по счётчику через месяц использования и скорректировать настройки терморегулятора при необходимости.
Часто задаваемые вопросы
Какой электрический тёплый пол лучше: кабель, маты или плёнка? Кабель в стяжке дешевле и служит дольше, но подходит только на этапе ремонта до укладки плитки. Маты проще и быстрее монтировать без толстой стяжки, поэтому их часто берут под плитку в готовом помещении. Плёнка не требует стяжки вообще и подходит под ламинат, линолеум и ковролин, но менее долговечна.
Можно ли положить инфракрасную плёнку под плитку? Производители в основном рассчитывают плёнку на сухую укладку, под ламинат, линолеум или ковролин. Под плитку и керамогранит применяют специальные модели плёнки с усиленной защитой от влаги и нагрузки, а не обычную бытовую, иначе покрытие может отклеиться или сама плёнка выйдет из строя.
Как рассчитать мощность электрического тёплого пола? Для основного отопления берут 150-180 Вт на квадратный метр, для дополнительного подогрева пола при рабочих радиаторах достаточно 100-130 Вт. Площадь считают за вычетом мебели и техники, которые стоят на полу без просвета, под них кабель или мат не укладывают.
Нужно ли ставить УЗО для тёплого пола? Да, отдельное УЗО на 30 мА или устройство с этой защитой обязательно для любой системы обогрева пола, особенно во влажных помещениях, ванной и на кухне. Оно отключает питание при повреждении изоляции нагревательного элемента и защищает от удара током.
Можно ли подключить теплый пол самому, без электрика? Подключение терморегулятора и датчика по инструкции производителя посильно тому, кто умеет работать с проводкой и понимает схему подключения. Но если в доме старая проводка, нет отдельной линии с УЗО или речь о щитке и вводном автомате, разводку до розетки или клеммы теплого пола лучше доверить электрику: ошибка в сечении провода или заземлении опасна и не всегда заметна сразу.
