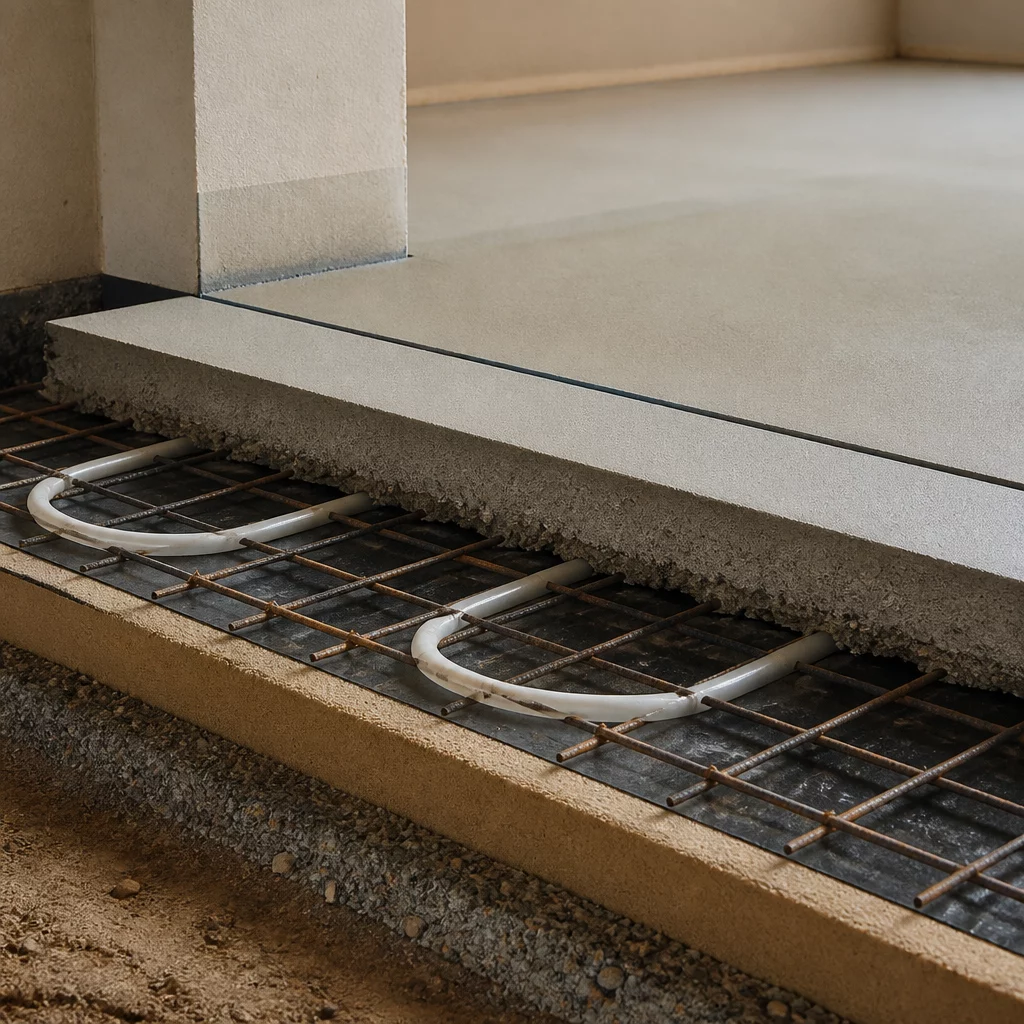

Стяжка под тёплый пол: толщина, армирование, деформационные швы
Толщина стяжки под теплый пол, нужна ли сетка для армирования, где делать деформационные швы и пропорции раствора. Нормы СП 29.13330 и типичные ошибки.
Стяжка - это слой бетона или готовой смеси, который заливают поверх труб водяного контура или кабеля электрического пола. От её толщины, состава раствора и того, насколько правильно нарезаны швы, зависит и равномерность прогрева, и срок службы всей конструкции. Проблема в том, что ошибки здесь не видны сразу: трещина или холодная полоса под ламинатом проявляется через один-два отопительных сезона, когда переделка означает разборку всего пирога пола.
Коротко о главном
- Минимальный слой бетона над трубой или кабелем - 30-40 мм, на практике для водяного контура чаще делают 50-70 мм.
- Армирование сеткой обязательно при толщине больше 50 мм и на многослойном основании с утеплителем; фиброволокно снижает усадочные трещины и может дополнять сетку.
- Деформационные швы нарезают по периметру, в дверных проёмах и на площадях больше 25-30 кв. м; трубы через шов, кроме магистральных подводок, не пускают.
- Раствор берут не ниже М150-М200 с пластификатором, а полное включение подогрева допустимо только после набора прочности бетоном, то есть через 28 дней.
- Частые ошибки - отсутствие демпферной ленты, забытые швы, тонкий слой над контуром и раннее включение системы.
- Подключение к общедомовому отоплению требует согласования с управляющей компанией и работы специалиста с допуском - самовольная врезка в стояки может разбалансировать систему у соседей.
Зачем нужна стяжка над трубами и матами тёплого пола?
Труба или кабель отдают тепло точечно, а стяжка распределяет его по всей площади комнаты и передаёт дальше, на финишное покрытие. Без этого слоя пол прогревался бы полосами: горячо прямо над контуром, холодно между витками. Бетонная масса работает как аккумулятор - набирает тепло и отдаёт его постепенно, поэтому температура на поверхности держится ровнее, а система реже включается и выключается.
Второй смысл слоя - механическая защита. Трубы и маты сами по себе не держат нагрузку от мебели и хождения, а бетон принимает эту нагрузку и передаёт на основание. Если речь о водяном тёплом поле, стяжка вместе с коллектором и насосной группой - это то, от чего зависит вся система целиком: тонкий или неровный слой над трубами часто становится причиной локального перегрева и последующей течи в местах соединений.
Толщина стяжки: нормы СП 29.13330 и что делают на практике
Свод правил СП 29.13330 задаёт минимальный слой бетона над трубой или нагревательным элементом - для неармированной стяжки это обычно 30-40 мм, а при армировании сеткой допускают снижение суммарной толщины (от основания до поверхности) до 40 мм. На практике мало кто закладывается впритык к минимуму. Чаще делают 50-70 мм над контуром, потому что запас массы даёт более равномерный прогрев и снижает риск растрескивания при перепадах температуры.
Слой под трубой, между гидроизоляцией и нагревательным элементом, обычно тоньше - 20-30 мм, его задача просто закрыть плёнку и зафиксировать трубу до заливки основного объёма. Подробный разбор допустимых значений и того, как толщина связана с типом покрытия и высотой помещения, есть в отдельном материале про толщину стяжки пола.
Завышать толщину сверх практического запаса тоже не стоит: каждый лишний сантиметр бетона - это дополнительная тепловая инерция, из-за которой система дольше выходит на рабочую температуру и дольше остывает при регулировке. На верхних этажах это ещё и лишняя нагрузка на перекрытие, которую проверяют по проекту дома, а не на глаз.
Толщина слоя для водяного пола и для кабеля или мата
Водяной контур прогревает бетон медленнее и на большую массу, чем электрический кабель, поэтому слой над ним обычно толще - те же 50-70 мм, о которых шла речь выше. При меньшей толщине вода в трубах то и дело выходит на пиковую температуру, стяжка нагревается неравномерно, а на стыках плитки со временем появляются трещины.
| Нагревательный элемент | Толщина стяжки над ним | Особенность |
|---|---|---|
| Водяной контур | 50-70 мм | Прогревает бетон медленнее и на большую массу, инерция выше |
| Кабель или готовый мат | 30-40 мм | Теплоотдача выше, тепловая инерция нужна меньше |
| Тонкий мат под плитку | В слое плиточного клея, без отдельной стяжки | Подходит только сухим помещениям без значительной нагрузки |
Кабель или мат тоньше трубы, поэтому теплоотдача выше и инерция нужна меньше. Тонкие маты под плитку без отдельного бетонного слоя иногда утапливают в слой плиточного клея, но такой вариант не подходит там, где сверху планируется полноценная стяжка под ламинат или паркетную доску. Если ламинат в другом помещении уже вздулся, разобраться в причинах поможет отдельный материал: вздулся ламинат - причины и что делать.
Нужно ли армировать стяжку и каким способом?
Армирование становится обязательным в двух случаях: если толщина стяжки больше 50 мм и если она лежит на многослойном основании - утеплитель, гидроизоляция, трубы, а не монолитный грунт или плита. В обоих случаях бетон работает в более сложных условиях, чем обычная стяжка по грунту, и без армирования риск трещин заметно выше.
Металлическую сетку укладывают с перекрытием соседних полотен на 10-15 см и приподнимают над гидроизоляцией на подставках, чтобы она оказалась внутри бетонной массы, а не легла на плёнку. Трубы крепят к этой же сетке пластиковыми хомутами, так контур не сдвинется и не всплывёт при заливке.
Фиброволокно работает иначе: тонкие полипропиленовые или базальтовые нити добавляют прямо в раствор при замесе, они распределяются по всему объёму и снижают усадочные трещины на этапе высыхания. Оно не заменяет сетку там, где нужна прочность на изгиб, но хорошо дополняет её или используется отдельно на небольших участках. Комбинированный вариант - сетка плюс фиброволокно - берут там, где хотят закрыть оба риска сразу, и усадку, и нагрузку от эксплуатации. Если вы ещё выбираете, какой тип стяжки подойдёт под конструкцию пола, посмотрите материал про виды стяжки пола - там мокрая, полусухая и сухая технологии сравниваются именно с точки зрения совместимости с подогревом.
Деформационные швы: где резать и как защитить трубы
Демпферную ленту по периметру помещения клеят перед заливкой всегда - она компенсирует расширение бетона от нагрева и не даёт стяжке упереться в стены. Помимо этого внутри самой заливки нарезают температурные швы: если площадь сплошного участка больше 25-30 кв. м, если одна из сторон длиннее 6-8 метров или если контур проходит через дверной проём между двумя комнатами.
Швы делают вдоль линии дверных проёмов и там, где меняется тип покрытия или площадь разбита на функциональные зоны. Трубы водяного контура через шов, как правило, не пускают - контур проектируют так, чтобы петли укладывались внутри одной температурной зоны. Исключение - магистральные подводки от коллектора к дальним комнатам: если труба всё же пересекает шов, её защищают гофрированной гильзой на всю ширину шва, чтобы бетон при подвижке не пережал трубу.
Забытый или неправильно расположенный шов - одна из самых частых причин трещин, которые расходятся именно по линии дверного проёма через год-два эксплуатации.
Пропорции раствора и марка бетона для стяжки с подогревом
Для стяжки, которая будет циклически нагреваться и остывать, берут раствор не ниже М150-М200 с пластификатором. Пластификатор снижает вероятность растрескивания при температурных колебаниях и одновременно улучшает текучесть смеси, что важно при заливке вокруг труб и хомутов.
Классическая пропорция для цементно-песчаной смеси - цемент М400, песок и вода в соотношении примерно 1 к 3 к 0,5 по объёму, но точнее ориентироваться на марку конечного бетона, а не смешивать раствор на глаз. Готовые сухие смеси для тёплых полов уже содержат нужный пластификатор и фиброволокно в заводской дозировке, остаётся точно выдержать количество воды по инструкции на упаковке. Сколько такой смеси уйдёт на квадратный метр при нужной толщине слоя, проще прикинуть заранее - ориентировочные нормы собраны в материале про расход наливного пола и смеси для стяжки на м2.
Для полусухой стяжки воды берут меньше, а укладывают её механизированным способом с последующим заглаживанием. Такой вариант даёт меньшую усадку, но требует специального оборудования, поэтому его чаще заказывают у бригад с пневмонагнетателем, а не готовят своими силами вручную.
Сколько сохнет стяжка и когда включать тёплый пол?
Полный набор прочности бетона занимает 28 дней - именно на этот срок ориентируются, а не на визуальную сухость поверхности, которая наступает намного раньше. Включать подогрев до этого момента нельзя: свежий бетон ещё не набрал расчётную прочность, и резкий нагрев с большой вероятностью даст трещины по всей площади заливки.
Первое включение после набора прочности делают не на полную мощность, а плавно: температуру поднимают примерно на 5 градусов в сутки, начиная с минимального значения, пока система не выйдет на расчётный рабочий режим. Такой прогрев ещё называют пусконаладкой - он даёт бетону привыкнуть к тепловому расширению постепенно, а не одним скачком.
Частые ошибки при заливке стяжки под тёплый пол
Заливка без демпферной ленты по периметру приводит к тому, что бетон при нагреве упирается в стены и трескается по кромке. Пропуск деформационных швов на большой площади или в дверных проёмах даёт тот же результат чуть позже. Недостаточная толщина слоя над трубой оборачивается горячими полосами на поверхности точно по рисунку контура. Раннее включение подогрева, пока бетон не набрал 28-дневную прочность, - отдельная и очень частая причина трещин по всей площади.
Ещё одна ошибка случается раньше заливки: если контур не опрессован под давлением и течь обнаружилась уже после того, как бетон встал, ремонт означает вскрытие готовой стяжки. И отдельная недоработка - экономия на теплоизоляции под контуром. Без утеплителя часть тепла уходит вниз, в перекрытие или грунт, а не наверх в помещение, и система работает менее эффективно при том же расходе энергии.
Согласование с управляющей компанией: когда это обязательно
Если водяной тёплый пол подключают не к автономному котлу, а к общедомовой системе отопления, такое подключение требует согласования с управляющей компанией и проекта на изменение схемы теплоснабжения квартиры. Самостоятельная врезка в общедомовые стояки без допуска и без пересчёта гидравлики - это не вопрос удобства, а нарушение: изменение диаметра или сопротивления в одном контуре может разбалансировать отопление у соседей по всему стояку, а при аварии расходы на устранение и ответственность лягут на того, кто менял систему без разрешения.
Все работы по врезке в общедомовые сети теплоснабжения, а также любую перепланировку, которая затрагивает несущие конструкции пола, должен выполнять специалист с допуском, а проект согласовывать заранее. Сюда же относятся высотные работы при монтаже коллекторных шкафов на лестничных площадках. Если тёплый пол подключается к автономному индивидуальному отоплению квартиры или частного дома, такого согласования не требуется, но и в этом случае разводку от котла или бойлера, где есть газ или работа под напряжением, доверяют мастеру с допуском, а не делают самостоятельно по видео из интернета.
Часто задаваемые вопросы
Какая минимальная толщина стяжки для тёплого пола? Слой под трубами или матом обычно делают 20-30 мм для защиты гидроизоляции, а поверх нагревательного элемента оставляют не менее 30-40 мм бетона. При армировании сеткой минимальную толщину над трубой допускают снижать до 40 мм суммарно, но на практике для равномерного прогрева и запаса прочности чаще заливают 50-70 мм.
Нужно ли армировать стяжку под тёплый пол сеткой? Да, если стяжка лежит на многослойном основании с утеплителем и гидроизоляцией, а также если её толщина превышает 50 мм - в этих случаях армирование обязательно по СП 29.13330. Сетку укладывают с перекрытием полотен, а трубы тёплого пола крепят к ней хомутами, чтобы контур не сместился при заливке.
Через сколько метров делать деформационные швы в стяжке с тёплым полом? Швы нарезают по периметру помещения, в дверных проёмах и внутри сплошной заливки площадью более 25-30 кв. м, а также если одна из сторон помещения длиннее 6-8 м. Трубы водяного контура через шов не пропускают, кроме магистральных подводок к коллектору - их защищают гофрой на всю ширину шва.
Через сколько дней после заливки можно включать тёплый пол? Полный набор прочности бетона занимает 28 дней, и раньше этого срока включать подогрев нельзя - стяжка может растрескаться от неравномерного нагрева. Первое включение делают плавно: температуру поднимают на 5 градусов в сутки, начиная с минимума, пока не достигнут рабочего режима.
Какая марка бетона нужна для стяжки под тёплый пол? Для стяжки с подогревом берут раствор не ниже М150-М200 с добавлением пластификатора - он снижает риск растрескивания при циклическом нагреве и остывании. Готовые сухие смеси для тёплых полов уже содержат нужные присадки, достаточно точно соблюдать пропорцию воды на упаковке.
Чем отличается стяжка для водяного и электрического тёплого пола? Под водяные трубы стяжку делают толще, обычно 50-70 мм над контуром, потому что теплоноситель прогревает бетон медленнее и на большую массу. Под кабель или нагревательный мат достаточно 30-40 мм, а тонкие маты под плитку иногда укладывают в слой плиточного клея без отдельной стяжки.
