Врезка замка и ручки в межкомнатную дверь
Как врезать замок и ручку в межкомнатную дверь своими руками: разметка, инструмент, установка личины, ответной планки и защелки, проверка работы.
Замок и ручка на новой межкомнатной двери почти никогда не приходят уже установленными: полотно продают глухим, а фурнитуру докупают и врезают отдельно. Если под рукой есть дрель, стамеска и час свободного времени, сделать это своими руками реально, без вызова мастера. Ниже - порядок действий от разметки до проверки, с типичными местами, где новички чаще всего ошибаются.
Коротко о главном
- Все размеры берут из паспорта фурнитуры или переносят шаблоном-кондуктором из комплекта, разметка на глаз чаще всего даёт разную высоту ручек на соседних дверях.
- Стандартная высота ручки - 95-105 см от пола, ориентир 100 см, лучше сверить с уже установленными дверями в квартире.
- Отверстие под личину на МДФ и шпонированных полотнах сверлят с двух сторон навстречу друг другу, а не насквозь, иначе выход сверла рвёт облицовку.
- Ответную планку размечают по факту закрытой двери, а не приблизительно - именно её смещение чаще всего вызывает заедание замка.
- Зазоры между полотном и коробкой после навески на петлях должны остаться 2-3 мм по периметру и 5-8 мм снизу.
- На дверях из массива, с дорогим шпоном или при врезке сложных многоригельных замков переделка ошибки обходится дороже вызова мастера.
Что нужно из инструмента и фурнитуры для врезки замка?
Из инструмента нужны дрель или шуруповерт со сверлом Форстнера подходящего диаметра (обычно 16 и 22-25 мм под разные части замка), узкая стамеска шириной 16-20 мм, молоток, карандаш, рулетка или столярный угольник, отвертка под шлиц или крестовую головку крепежа. Пригодится острый канцелярский нож для подрезки кромки шпона, особенно на МДФ и ламинированных полотнах, где важно не расщепить облицовку.
Из фурнитуры на комплект уходит: сам замок с корпусом, личина (цилиндровый механизм), ответная планка на коробку, комплект ручек с монтажным квадратом 8 мм и накладки-розетки. Многие производители кладут в коробку бумажный или пластиковый шаблон-кондуктор - с ним разметка занимает пару минут вместо долгих замеров. Если такого шаблона нет, все размеры берут из паспорта на замок: там указаны расстояние от торца до центра личины (бэксет, чаще всего 60 или 70 мм) и высота расположения ручки.
Виды замков, защелок и ручек для межкомнатных дверей
Для межкомнатных дверей чаще ставят три типа запирающей фурнитуры и один из двух типов ручек - какой вариант нужен, зависит от того, какая это дверь: проходная комната, санузел или кабинет.
| Тип фурнитуры | Категория | Где применяют и как работает |
|---|---|---|
| Простая защелка без запирания | Защелка | Проходные комнаты и коридоры, дверь держится закрытой и не хлопает |
| Защелка с фиксатором | Защелка | Санузел и ванная: изнутри поворачивают кнопку или флажок, снаружи в экстренном случае открывают монеткой или плоской отверткой |
| Замок с ключом (цилиндровый) | Замок | Кабинет, гардеробная: личина под евроцилиндр или сувальдный механизм, полноценная защита от посторонних |
| Ручка нажимная | Ручка | Повседневное использование: квадратный шток 8 мм взводит и опускает защелку |
| Кноб | Ручка | Двери с завёртками или чисто декоративные полотна: неподвижная круглая ручка без нажима |
Для повседневного использования удобнее классическая нажимная ручка - у неё меньше риск случайно захлопнуть дверь без возможности открыть снаружи. Вся фурнитура и разметка ниже рассчитаны на обычную распашную дверь на петлях; у раздвижных полотен устройство другое, оно разобрано в статье Раздвижные двери: механизмы, пеналы, монтаж.
Разметка: высота ручки и расположение замка на полотне
Стандартная высота установки ручки от пола до центра корпуса замка - 95-105 см, чаще всего ориентируются на 100 см. Если в квартире уже есть двери с фурнитурой, разумнее не мерить заново, а перенести высоту с них рулеткой, чтобы все ручки в доме оказались на одном уровне.
Дальше нужно отметить центр личины по толщине полотна: обычно это середина торца, но на дверях с массивной облицовкой середину иногда смещают на 1-2 мм в сторону, чтобы личина легла ровно между филёнками. Разметку удобно наносить с обеих сторон двери и на торце одновременно, карандашом и угольником, а точки будущих отверстий накернить или наметить шилом, чтобы сверло не увело в сторону в момент захода.
Если под рукой шаблон-кондуктор из комплекта, его надевают на торец и полотно, совмещают с меткой высоты и обводят все отверстия сразу - так разметка получается точнее, чем от руки, особенно у тех, кто занимается этим впервые.
Врезка корпуса замка в торец двери
- Сначала в торце сверлят отверстие под корпус замка сверлом Форстнера диаметром, который указан в паспорте фурнитуры (чаще 16 или 18 мм), на глубину, равную длине корпуса плюс пара миллиметров запаса. Отверстие делают в несколько проходов, вынимая стружку, чтобы сверло не перегревалось и не увело плоскость в сторону.

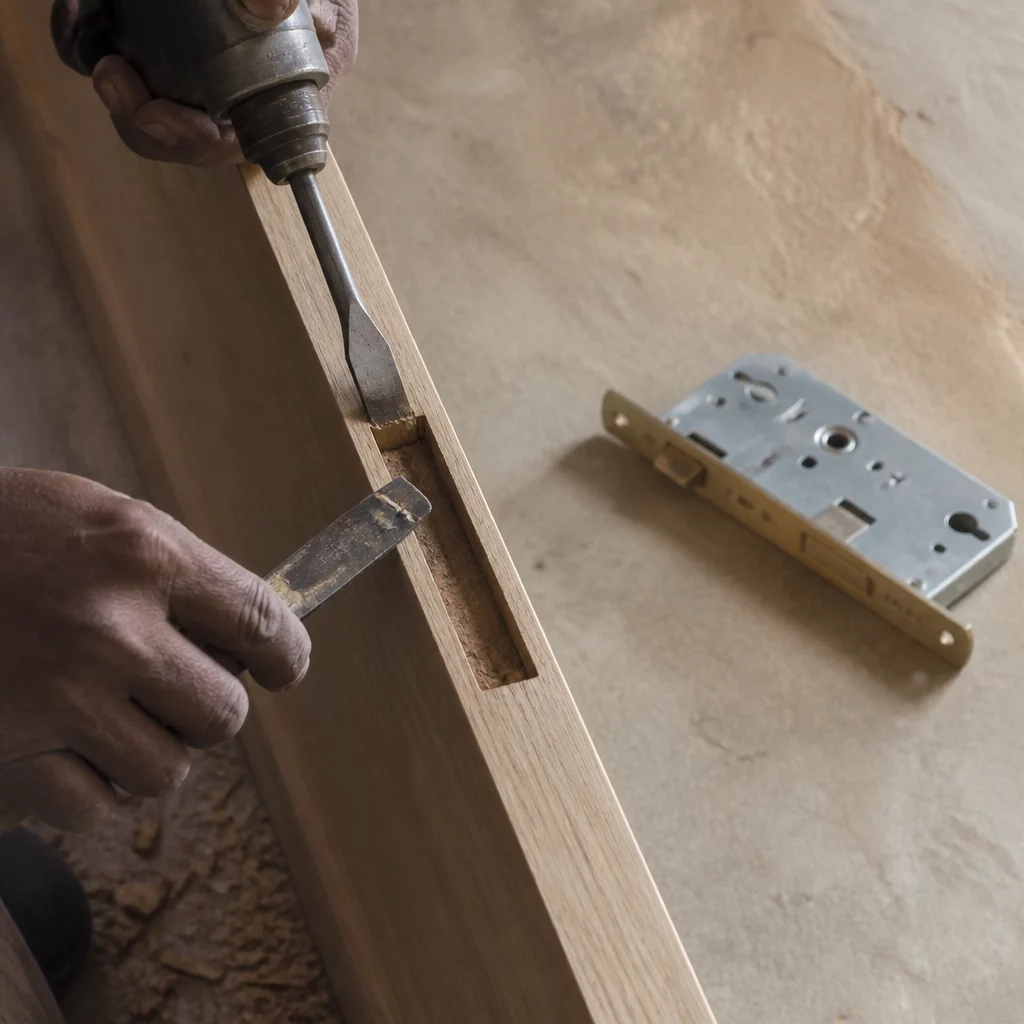

- Затем прикладывают лицевую планку замка к торцу, обводят её контур карандашом и стамеской выбирают паз строго по разметке - планка должна лечь заподлицо с торцом полотна, без выступов и без утапливания.
- Корпус замка вставляют в подготовленное отверстие и через лицевую планку закрепляют шурупами.
- После этого сверлят сквозное отверстие под личину (обычно 22-25 мм) через центр корпуса и отверстия под шток ручки и крепёжные винты - здесь важно совпадение осей, иначе квадрат ручки будет заедать при повороте.
Установка личины и ответной планки в коробке
Личину заводят в подготовленное отверстие корпуса до упора и фиксируют длинным винтом, который проходит через весь механизм замка. Если личина стоит криво или туго проворачивается ключом, чаще всего дело в перекосе самого отверстия - паз стамеской подчищают с той стороны, куда её тянет.
Порядок разметки и врезки ответной планки такой:
- Ответную планку размечают на коробке напротив язычка и ригеля при закрытой двери: полотно прикрывают и отмечают карандашом на коробке высоту центра защёлки.
- Потом переносят разметку на боковую грань коробки штатным способом - через угольник или временно закрытую дверь с намазанным мелом язычком.
- Выбирают паз стамеской на глубину планки и высверливают углубление под сам механизм защёлки.
- Затем крепят планку шурупами заподлицо с коробкой.
Врезка ручки и защелки
Если замок и ручка идут одним комплектом с общим корпусом (что типично для межкомнатных дверей), защёлка уже врезана на этапе установки корпуса замка, и остаётся только смонтировать сами ручки. Квадратный шток пропускают через отверстие в корпусе, с двух сторон надевают ручки и стягивают их винтами через розетки-накладки. Проверяют, что шток не болтается и не проваливается: если люфт большой, под накладку подкладывают штатную пластиковую шайбу из комплекта.
На дверях, где ручка и запорный механизм врезаются раздельно (отдельная узкая защёлка плюс декоративная ручка сверху), порядок обратный: сначала врезают узкий корпус защёлки в торец, затем через её квадратное отверстие заводят шток и монтируют ручки поверх.
Установка и регулировка петель при замене фурнитуры
Если вместе с замком меняют и петли, например переходят на скрытые или на петли-бабочки другого типоразмера, разметку под них делают до навески полотна. Стандартно ставят две петли на дверь высотой до 2000 мм и три петли на более высокие или тяжёлые полотна, отступ от верхнего и нижнего края обычно 200-250 мм. Стандартные размеры дверного полотна и проёма, от которых зависит и число петель, разобраны в статье Размеры межкомнатных дверей и проёма.
Паз под петлю выбирают стамеской на глубину, равную толщине карты петли, чтобы створка петли легла заподлицо с торцом и коробкой, без зазора и без выпирания. После навески проверяют зазоры по периметру: между полотном и коробкой должно остаться равномерно 2-3 мм, а внизу под порогом или полом 5-8 мм в зависимости от типа напольного покрытия. Подробный порядок навески самого полотна и подгонки коробки разобран в статье про установку межкомнатной двери, если петли меняют заодно с самой дверью, а не только фурнитуру.
Проверка работы замка и устранение перекоса или заеданий
После сборки дверь несколько раз открывают и закрывают, проверяя, что защёлка щёлкает чётко, а ключ (если он есть) поворачивается без усилия. Если дверь неплотно закрывается или замок заедает, почти всегда причина в смещённой ответной планке: язычок или ригель не попадает точно в паз, планку сдвигают на несколько миллиметров и корректируют паз стамеской.
Реже проблема в самой двери - полотно повело из-за перекошенных петель, и защёлка задевает планку не по центру. В этом случае помогает лёгкая регулировка петель: подложить под одну из карт тонкую шайбу или, наоборот, чуть утопить паз стамеской, чтобы вернуть полотно в плоскость коробки.
Частые ошибки при самостоятельной врезке
Самая частая ошибка - разметка на глаз без переноса точной высоты и без шаблона: в итоге ручка стоит на два-три сантиметра выше или ниже соседних дверей, и это сразу бросается в глаза. Вторая по частоте - сверление отверстия под личину не с двух сторон, а насквозь с одной: на дверях из МДФ и шпона выход сверла рвёт облицовку с обратной стороны, коронку нужно заводить с двух сторон навстречу друг другу.
Ещё одна типичная промашка - слишком глубокий или слишком мелкий паз под лицевую планку замка и петли: если паз мельче толщины планки, дверь не закрывается до конца, если глубже, между планкой и торцом остаётся щель, куда со временем набивается пыль и грязь. И отдельно стоит ошибка с ответной планкой: её часто размечают приблизительно, а не по факту закрытой двери, из-за чего замок или защёлка после сборки не совпадают с пазом в коробке.
Когда для врезки лучше позвать мастера?
Если полотно из массива дерева или с ценным шпоном и права на ошибку практически нет, а также если врезка идёт сразу в нескольких дверях подряд и важна одинаковая высота и качество паза на всех, разумнее доверить работу мастеру с опытом - переделка испорченного торца обходится дороже вызова специалиста. То же касается сложных замков с несколькими ригелями или встроенных электронных механизмов, где паспорт производителя расписан на десятках страниц и ошибка в глубине паза выводит электронику из строя.
Перед покупкой самого полотна и фурнитуры стоит свериться со статьёй о том, как выбрать межкомнатные двери: толщина и материал полотна напрямую влияют на то, какую защёлку и замок вообще можно врезать без риска расколоть облицовку. А для точной и быстрой работы со сверлом Форстнера пригодится не бытовая дрель, а мощный шуруповерт или дрель с плавным пуском - обзор моделей и на что смотреть при выборе есть в статье как выбрать перфоратор, многие из тех же критериев мощности и патрона актуальны и для обычной дрели под врезку фурнитуры.
Часто задаваемые вопросы
Какой инструмент нужен для врезки замка в межкомнатную дверь? Понадобятся дрель или шуруповерт со сверлом Форстнера подходящего диаметра, стамеска и молоток для подчистки паза, карандаш и рулетка для разметки, а также отвертка для крепежа. Для точной врезки корпуса замка удобно использовать шаблон-кондуктор, если он идет в комплекте с фурнитурой.
На какой высоте врезать ручку в межкомнатную дверь? Стандартная высота от 95 до 105 см от пола, обычно ориентируются на 100 см. Точную отметку лучше сверить с высотой ручек на других дверях в квартире, чтобы фурнитура была на одном уровне.
Что делать, если замок после врезки заедает или дверь неплотно закрывается? Чаще всего причина в смещенной ответной планке на коробке: язычок или ригель не попадает точно в паз. Планку нужно подвинуть на несколько миллиметров и подогнать паз стамеской. Реже дело в перекосе самой двери из-за неправильно врезанных петель.
Можно ли врезать замок в дверь из МДФ без сколов? Можно, если сверлить и подрезать паз со стороны декоративного покрытия аккуратно, на малых оборотах, и заранее наметить контур острым ножом. Коронку заводят с двух сторон полотна навстречу друг другу, а не насквозь с одной стороны, тогда выход сверла не рвет облицовку.
Нужно ли менять петли одновременно с врезкой нового замка? Не обязательно, если старые петли исправны и дверь не провисает. Петли меняют отдельно, когда полотно перекосило, фурнитура разболталась или меняется сам тип петель, например на скрытые. Врезка замка и врезка петель делаются независимо друг от друга.
